Fixer une charge lourde dans un mur en pierre ancien : les scellements

Une cheville standard ne tient pas dans un mur en pierre ancien parce qu'elle a été conçue pour un matériau que ce mur n'a pas : plein, homogène, cohérent sur toute la profondeur du trou. Dans un moellon hourdé à la terre, le foret traverse d'abord une pierre dure, puis un joint pulvérulent, puis souvent un vide. La cheville à expansion n'y trouve rien contre quoi s'appuyer. Elle tourne dans son trou, ou elle s'ancre dans un fragment de mortier qui part avec elle à la première traction. Le mur n'est pas en cause : la fixation est hors de son domaine d'emploi.

Ce qui tient dans un mur pareil relève de trois familles. Le scellement chimique posé dans un tamis, qui transforme la résine en clés mécaniques réparties autour du trou. Le scellement au mortier dans une réservation taillée, qui remet d'abord de la matière compatible avant d'y noyer une tige à crosse. Et la fixation traversante, qui reporte l'effort sur toute l'épaisseur du mur et sur une platine posée de l'autre côté. Le choix entre les trois se fait après un sondage au point de fixation exact, jamais sur la vue générale de la façade.

Pourquoi une cheville standard ne tient pas dans un moellon

Une fixation n'est pas un objet, c'est un couple : un organe et un support. Changer le support change tout, même si l'organe est excellent. Les chevilles vendues en grande surface ont été mises au point pour le béton, le parpaing plein, la brique pleine récente, parfois le bloc creux identifié. Aucune de ces catégories ne décrit un mur de moellons hourdé à la terre ou à la chaux maigre.

L'expansion suppose un support qui repousse

Une cheville à expansion travaille par frottement. En serrant la vis, on écarte une jupe ou une bague, qui presse contre la paroi du trou. Le support doit alors faire deux choses simultanément : résister à cette pression sans s'écraser, et rester assez confiné pour ne pas se fendre. Le béton fait les deux. Un moellon isolé, cerné de joints friables, n'en fait aucune : la pierre n'est pas confinée, et la pression d'expansion cherche naturellement à l'ouvrir. C'est l'effet de fendage. Il se produit d'autant plus vite qu'on perce près d'une arête, dans une pierre mince, ou dans un calcaire tendre.

Il y a un deuxième problème, plus discret. Une cheville à expansion suppose un trou de diamètre constant. Or un perçage en percussion dans une maçonnerie hétérogène ne donne jamais un trou cylindrique : le foret dérive dès qu'il passe d'une pierre dure à un joint tendre, il ovalise, il élargit la sortie. La jupe se déploie alors dans un trou trop grand, et le frottement qu'elle devait créer n'existe plus.

Le mortier de terre ne reprend aucune pression

Le hourdage à la terre tient par la cohésion des argiles, pas par une prise chimique. Il n'a jamais été calculé pour reprendre une charge ponctuelle, seulement pour caler des pierres les unes sur les autres et remplir les jeux. Sec, il donne le change : il paraît dur sous l'ongle. Percuté par un perforateur, il se pulvérise. Humidifié, il redevient de la boue. Une cheville plantée dedans travaille dans un matériau qui ne lui renvoie rien. Savoir reconnaître un tel hourdage avant d'intervenir change la décision entière ; c'est le sujet du mortier de terre d'un mur ancien.

Le troisième obstacle est plus profond que le parement. Beaucoup de murs anciens sont montés en deux parements avec un remplissage central de pierrailles et de terre. Derrière quelques centimètres de matière saine, le foret débouche dans un vide ou dans un blocage meuble. Toute la question devient alors : où s'arrête la matière sur laquelle on peut compter, et qu'y a-t-il derrière. C'est ce que décrit .

Sonder le mur avant de choisir quoi que ce soit

Aucune fixation ne se décide depuis un catalogue. Elle se décide au point précis où elle sera posée, parce qu'un mur ancien n'est pas homogène : un ancrage peut tenir sur une pierre, et le suivant, à quelques dizaines de centimètres, tomber dans un joint de terre ou dans un vide.

Ce que le perçage d'essai raconte

Un perçage d'essai se fait à un endroit discret, en rotation seule d'abord, sans percussion, à petit diamètre. On écoute et on regarde :

• La résistance. Constante et franche : on est dans une pierre. Molle et régulière : joint ou mortier de terre. Nulle, avec le foret qui plonge : un vide de blocage.
• La couleur des débris. Poudre ocre, brune ou rougeâtre qui se ressoude entre les doigts : de la terre. Poudre blanche très fine : chaux ou calcaire. Éclats vitreux et gris : silex, qui use le foret et éclate en surface.
• La profondeur utile. Une tige fine glissée dans le trou dit où finit la matière et où commence le vide. C'est cette longueur-là qu'on retient, pas la profondeur totale du perçage.

Trois gestes complètent l'essai. Sonner le parement au marteau à main : un son creux signale un décollement, et il ne sert à rien d'ancrer dans une pierre qui n'est plus solidaire du mur. Regarder l'appareil pour viser une pierre franche plutôt qu'un joint, mais sans se rapprocher d'une arête. Enfin, refaire l'essai à chaque emplacement prévu, et noter ce que chacun donne : c'est ce relevé, et non une règle générale, qui dictera la solution.

Les trois familles de scellement qui conviennent

Le scellement chimique avec tamis

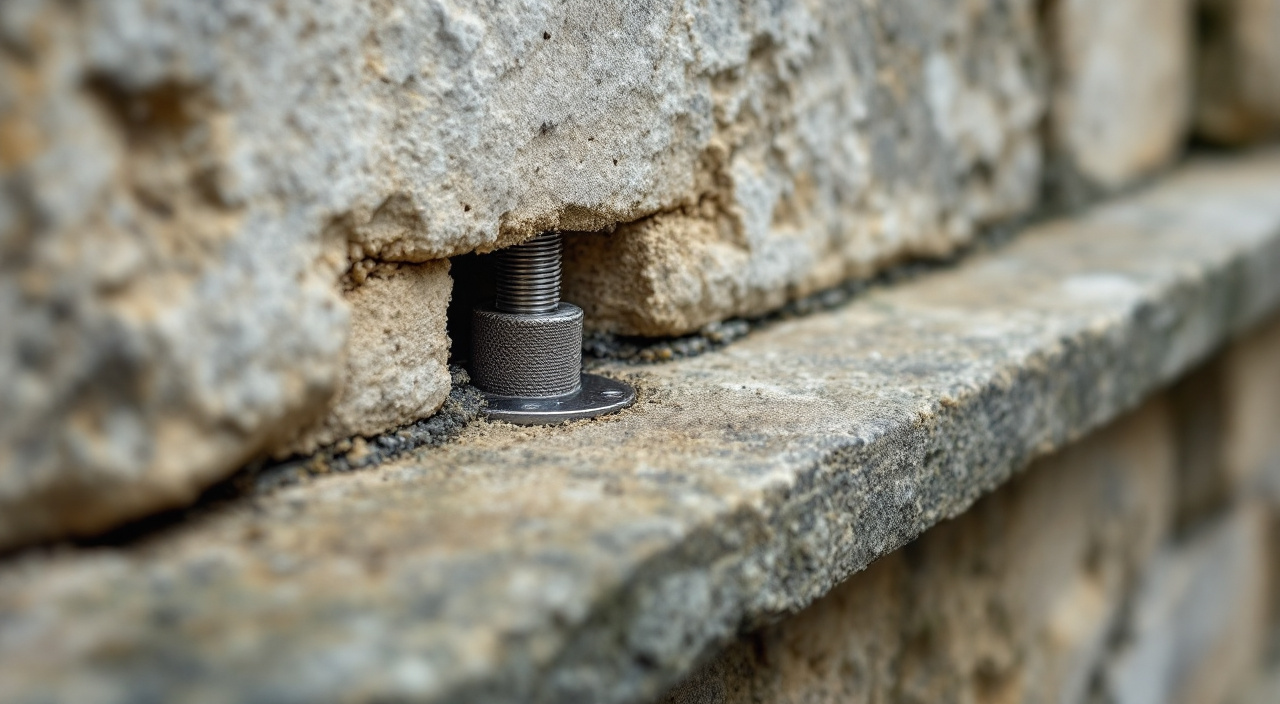

Le tamis est un manchon grillagé qu'on introduit dans le trou avant d'injecter. La résine passe au travers du grillage, s'épanche dans les anfractuosités et les vides voisins, puis durcit. On n'obtient plus un simple collage sur la paroi du trou, mais une forme irrégulière qui s'oppose mécaniquement à l'arrachement. C'est exactement ce qu'il faut dans un matériau discontinu. Le tamis rend aussi la consommation prévisible : sans lui, une injection dans un mur à vides se vide sans fin dans le blocage.

La pose ne pardonne pas l'approximation. Le trou doit être nettoyé jusqu'à ce qu'il ne rende plus de poussière : soufflette et goupillon, alternés, plusieurs fois. La poussière restante est la première cause d'un scellement qui décroche, parce que la résine colle alors sur la farine et non sur la pierre. On injecte depuis le fond vers l'extérieur pour chasser l'air, on introduit la tige en la tournant, on ne touche plus à rien jusqu'à durcissement complet. Le temps de gel et le temps de charge dépendent de la température du support : par temps froid, ils s'allongent, et la fiche du produit donne la règle.

Le scellement au mortier en réservation

Ici, on ne se contente pas d'un trou de foret. On dégarnit un joint ou on taille une petite niche jusqu'à trouver de la matière saine, on nettoie, on humidifie, puis on y noie une tige dont l'extrémité travaille par forme : bout fendu et écarté, crosse, patte à queue d'aronde. Le scellement ne tient pas par serrage mais par l'accrochage de cette forme dans un volume de mortier lui-même accroché à la maçonnerie.

Le liant se choisit comme un mortier de reprise, pas comme une colle. Une chaux hydraulique naturelle reste compatible avec le support et réversible. Quand il faut une prise rapide et une résistance précoce — un gond qu'on ne peut pas laisser libre, une reprise sous eau — c'est le domaine du ciment prompt naturel, à condition de le doser et de le mettre en œuvre vite. Le bourrage se fait par couches serrées, sans laisser de poche d'air, et la réservation se protège de la dessiccation le temps de la prise, sous peine d'obtenir un mortier friable au cœur.

C'est la méthode ancienne, et elle n'a pas été remplacée par hasard sur les ouvrages de qualité : les goujons et ferrures de pierre de taille se scellaient au plomb coulé, matériau ductile qui n'exerce aucune pression d'expansion sur la pierre.

La fixation traversante

Quand la charge est lourde, quand elle peut blesser en tombant, ou quand le parement ne présente aucune matière fiable, on cesse de demander au support de retenir la tige. Une tige filetée traverse le mur, une platine répartit du côté de la charge, une contre-platine reprend l'effort du côté opposé. Le mur ne travaille plus en arrachement de surface mais en compression sur toute son épaisseur, ce qu'il sait faire.

Trois conditions à respecter. La contre-platine doit être assez large pour ne pas poinçonner le parement intérieur, surtout si celui-ci est enduit au plâtre ou monté en matériau tendre. Le perçage doit rester droit sur une grande épaisseur, ce qui suppose un guidage et un foret assez long. Enfin, la tige traverse un vide central : un fourreau évite qu'elle se noie dans le blocage et permet de la remplacer. Côté extérieur, la tête se protège de l'eau, et le percement se fait avec une légère pente vers l'extérieur pour que rien ne conduise l'eau vers l'intérieur. C'est le principe des ancrages traversants, appliqué à une charge ponctuelle.

Résine ou mortier : ce que le mur tolère

La résine est rapide, forte et irréversible. Elle remplit un trou de manière étanche, ce qui reste marginal à l'échelle d'une façade mais compte quand on multiplie les points sur un mur qu'on veut laisser sécher. Elle est aussi sensible à ce qu'on ne voit pas : température de pose, humidité du trou, propreté. Certaines formulations acceptent un support humide, d'autres non ; c'est écrit sur la fiche technique, et c'est le seul endroit où le lire.

Le mortier est plus lent, moins résistant en traction immédiate, et demande une réservation plus grosse qu'un perçage. En échange, il est compatible avec le mur, réversible, réparable, et il ne crée pas de point dur ponctuel.

Un point mérite d'être dit clairement. Les performances affichées sur un emballage de scellement chimique sont établies sur des supports normalisés : béton, parfois brique ou bloc creux dûment identifiés. Un moellon hourdé à la terre n'entre dans aucune de ces catégories. La valeur annoncée ne se transpose donc pas : elle ne dit rien de ce que tiendra votre mur. La seule information fiable est un essai de traction réalisé sur place, sur un ancrage témoin posé exactement comme le seront les autres, à l'aide d'un extracteur. C'est une prestation courante, et c'est ce qu'il faut demander dès que la charge est sérieuse.

Enfin, une limite de méthode : si la chute de l'ouvrage peut blesser quelqu'un — garde-corps, marquise, store de grande portée, élément en surplomb du domaine public — la question n'est plus un choix de cheville. Elle relève d'un dimensionnement, donc d'un homme de l'art qui engage sa responsabilité.

Répartir la charge : la géométrie décide autant que le produit

Une fixation subit trois efforts distincts, et on se trompe souvent en ne regardant que le poids.

La traction, ou arrachement, tire la tige hors du mur. Le cisaillement la plie à l'entrée du trou : c'est l'effort d'un objet simplement suspendu contre le mur. Le moment de renversement est le plus sournois. Dès que la charge s'écarte du mur — une console, une marquise, un meuble profond — son poids agit au bout d'un bras de levier, et la platine bascule. L'ancrage haut se retrouve alors en traction pure, avec un effort qui n'a plus grand-chose à voir avec le poids annoncé.

De là, quelques conséquences pratiques. Plus la platine est haute, plus la distance entre l'ancrage haut et le point d'appui bas augmente, et plus l'effort d'arrachement diminue : une patte allongée vaut mieux qu'une patte compacte. Il faut multiplier les points plutôt que de concentrer, et surtout les répartir sur des pierres différentes : quatre ancrages dans la même pierre ne font qu'un seul ancrage, celui de la pierre. On garde une distance à l'arête de la pierre et à l'angle du mur, pour ne pas provoquer de fendage. On va chercher la profondeur dans la matière saine, sans déboucher inutilement dans le blocage.

Deux interdits simples ferment la liste. On ne fixe jamais dans l'enduit seul : un enduit n'est pas un élément de structure, et il finira par se détacher avec ce qu'on lui a accroché. On ne fixe pas non plus dans une pierre déjà fissurée, ni dans un moellon qui sonne creux : la fixation la fera partir.

Ce qui fait vieillir un scellement, et ce qui fait éclater la pierre

Un scellement bien posé peut échouer dix ans plus tard, pour des raisons qui n'ont rien à voir avec sa résistance initiale.

La première est la corrosion. Un acier au carbone qui rouille occupe un volume plus grand que le métal d'origine. Enfermé dans une pierre, il pousse jusqu'à la faire éclater, et le désordre commence bien avant que la tige ait perdu sa section. C'est le mécanisme décrit à propos des ferrures scellées dans la pierre. D'où l'usage d'un inox, choisi selon l'exposition, plus exigeant en atmosphère marine. Et d'où la règle d'éviter d'associer des métaux différents en contact, qui accélèrent leur propre corrosion.

La deuxième est l'eau. Un trou percé légèrement montant, une platine qui fait cuvette, une tête de tige non protégée : chacun de ces détails conduit l'eau vers l'intérieur du mur, où elle stagne. Vient le gel, et l'eau piégée dans le scellement fait le reste. Une goutte d'eau, une pente vers l'extérieur, un joint périphérique souple, valent mieux qu'un cordon de mastic étalé sur tout le pourtour de la platine, qui piège l'humidité au lieu de l'écarter.

La troisième est la fatigue. Un volet battant, un portillon, une girouette, une enseigne exercent des efforts alternés, avec des chocs. Un scellement qui tient sous charge statique peut se desceller sous ce régime-là. Un arrêt de volet correctement posé, une butée qui absorbe le choc, protègent le scellement autant que le vantail.

Enfin, la surveillance. Trois signes annoncent un scellement qui travaille : une fissure en étoile ou en croissant autour de la platine, une coulure de rouille sur le parement, un jeu perceptible quand on pousse l'ouvrage à la main. Aucun ne se rattrape en resserrant l'écrou.

Les cas courants, du volet au garde-corps

Gonds et pentures de volets. Le gond en pointe simplement enfoncé dans un joint est le cas d'école de la fixation ratée : effort de cisaillement permanent, chocs à chaque manœuvre, hourdage tendre. La reprise se fait en réservation taillée dans une pierre franche, avec un scellement au mortier, ou au tamis si la pierre est saine mais fissurée.

Garde-corps, barres d'appui, échelles de toit. Sécurité des personnes : traversant avec platine et contre-platine, ou dimensionnement écrit. C'est la catégorie où l'on ne se contente pas d'un scellement qui « a l'air de tenir ».

Marquise, auvent, store banne. Bras de levier long, et surtout effort de soulèvement au vent, qui inverse la sollicitation. Traversant de préférence, points multiples obligatoires, jamais d'ancrage dans le seul enduit.

Piliers de portail. Un pilier ancien est souvent creux, monté en deux parements autour d'un remplissage. Le traversant y devient la règle plutôt que l'exception, avec une répartition sur la hauteur du pilier.

Fixations intérieures : meubles hauts, radiateurs, chauffe-eau, téléviseurs. Le piège est l'enduit, souvent épais et parfois au plâtre. Il faut traverser cette couche pour aller chercher la maçonnerie, et compter la profondeur d'ancrage à partir de la pierre, pas à partir de la surface. Une lisse ou un rail vissé en plusieurs points répartit mieux qu'une fixation isolée par angle.

Éléments porteurs. Une poutre, une marche, un palier ne se scellent pas. Ils se posent sur un corbeau, une console maçonnée ou dans une réservation qui les porte. Une résine ne remplace pas un appui.

Faire chiffrer une pose : comment le prix se construit

Il n'existe pas de tarif d'un scellement en mur ancien, parce que le poste déterminant n'est pas la fixation elle-même : c'est ce qu'il faut faire autour. Un prix se lit poste par poste.

• Le sondage préalable. Perçages d'essai, repérage des vides, choix de la solution. C'est du temps, et c'est le poste qu'on supprime en premier dans un devis trop bas.
• L'accès. Échelle, échafaudage, nacelle, protection du sol et des vitrages. Souvent le poste le plus lourd pour une fixation en hauteur.
• La dépose et la réparation du support. Retrait d'une ferrure rouillée, purge d'un ancien scellement, rebouchage des trous abandonnés, remplacement d'une pierre éclatée.
• La fourniture. Tiges et visserie inox, résine ou mortier, tamis, platines et contre-platines, pièces de serrurerie sur mesure le cas échéant.
• La pose et les temps d'attente. Le nombre de points, leur profondeur, et le fait qu'un mortier impose un délai avant charge.
• La finition. Reprise du joint ou de l'enduit autour de la platine, protection de la tête, remise en état.
• Les essais. Traction sur ancrage témoin, sur un nombre de points à préciser.

Ce qui fait varier ce total : la nature réelle du support découverte au sondage, la hauteur, le nombre d'ancrages, la réversibilité demandée, et la nécessité éventuelle d'une note de calcul pour un ouvrage de sécurité.

Ce qui doit figurer au devis, noir sur blanc : la famille de scellement retenue et le produit nommé, le nombre de points et leur profondeur, la nuance d'inox, le dessin ou la référence des platines, qui répare les anciens percements, comment la finition est reprise, et si un essai d'arrachement est prévu. Un devis qui écrit seulement « fixation de l'ouvrage » n'engage sur rien. La démarche est la même que pour lire un devis de chaux : on juge un devis de bâti ancien à ce qu'il nomme.

Pour obtenir un chiffre qui vaut pour votre mur, il n'y a qu'un chemin : faire venir l'entreprise, faire réaliser le sondage, rédiger un descriptif écrit unique, et demander deux ou trois devis sur ce même descriptif. Comparer poste par poste, jamais total à total.

Questions fréquentes

Une cheville à frapper peut-elle convenir dans un mur en pierre ?

Non dans le cas général. Une cheville à frapper est une cheville à expansion posée au marteau : elle ajoute un choc à un principe qui ne convient déjà pas. Dans une pierre franche, saine et épaisse, une cheville métallique peut tenir une charge légère. Dès que la matière est douteuse, que la charge est lourde ou qu'elle porte à faux, le raisonnement change de famille.

Peut-on sceller dans un joint plutôt que dans la pierre ?

Dans un joint de mortier de terre ou de chaux maigre, non : il n'y a pas de matière portante. Dans un joint ancien épais et sain, on peut travailler en dégarnissant le joint et en remplissant la réservation d'un mortier de scellement, mais l'ancrage tient alors grâce au mortier neuf, pas grâce au joint. Percer un joint sans le dégarnir revient à ancrer dans du vide.

Faut-il percer avec percussion dans un mur ancien ?

Le moins possible. La percussion casse les arêtes, ovalise le trou, décolle les pierres voisines et pulvérise les joints tendres. On commence en rotation seule, on n'ajoute la percussion que si une pierre dure l'exige, et on la coupe dès qu'on sent la matière changer. Sur du silex, un carottage à l'eau évite l'éclatement mieux qu'un perforateur. Les mêmes précautions valent pour toute intervention qui entame la maçonnerie d'un mur ancien.

Comment savoir si un scellement existant tient encore ?

On regarde d'abord le pourtour : fissure rayonnante, éclat, coulure de rouille, joint ouvert. On pousse ensuite l'ouvrage à la main, latéralement puis en le tirant : tout jeu est un signal. On sonne enfin la pierre d'ancrage au marteau. Un scellement qui bouge ne se répare pas en resserrant : il se dépose, et le trou se purge avant d'être refait, souvent à un emplacement voisin plutôt qu'au même endroit.

Combien de temps faut-il attendre avant de charger un scellement ?

Le délai est celui de la fiche du produit, et il s'allonge quand la température baisse. Pour un mortier, il faut distinguer la prise, qui est le moment où le matériau cesse d'être plastique, et la résistance, qui vient bien plus tard : charger un scellement au mortier dès qu'il est dur est une erreur fréquente. Dans le doute, on attend davantage, et on évite de percer en percussion à proximité d'un scellement récent.
