Meneaux et croisées de pierre : restaurer une fenêtre ancienne

Un meneau, c'est le montant de pierre dressé au milieu d'une baie, qui la divise en deux jours verticaux. Quand une traverse de pierre horizontale vient le croiser, l'ensemble s'appelle une croisée. Ce n'est pas un décor rapporté : le meneau et sa traverse font partie du dormant de pierre, c'est-à-dire de l'encadrement maçonné qui borde l'ouverture. Ils sont taillés dans la même pierre que les jambages, posés dans le même appareil, et ils travaillent avec le mur.

La question que se pose presque toujours le propriétaire est celle-ci : peut-on le déposer pour avoir une grande fenêtre d'un seul tenant ? La réponse honnête est : rarement sans conséquence, et jamais sans étude. Le meneau ne se contente pas de partager la baie ; selon la façon dont la baie a été construite, il reprend une part du linteau et limite la portée que la pierre du haut doit franchir. Le retirer, c'est doubler cette portée d'un coup. Sur certaines baies l'opération est possible avec un renfort, sur d'autres elle fissure le linteau dans les mois qui suivent. Et si le bâtiment est protégé ou situé dans un périmètre protégé, la dépose relève d'une autorisation d'urbanisme, pas d'un choix esthétique.

Ce qu'est une croisée, et le vocabulaire pour en parler

Le dormant de pierre d'une baie ancienne se lit par pièces. Les jambages ou piédroits montent de part et d'autre. Le linteau ou l'arc ferme le haut. L'appui ferme le bas, et déborde souvent vers l'extérieur pour rejeter l'eau. Le meneau est le montant intermédiaire ; la traverse est la pièce horizontale qui le croise et qui divise la baie en hauteur. Quand meneau et traverse se coupent, la baie est dite à croisée.

Les faces de ces pierres ne sont pas planes. Elles portent une feuillure, cette rainure d'angle dans laquelle le châssis vient se loger et qui coupe le chemin de l'eau et de l'air. Elles portent souvent un chanfrein ou un congé, un adoucissement mouluré qui casse l'arête vive et se termine par un motif taillé. Ces profils sont plus qu'un ornement : le congé indique la campagne de construction, et la profondeur de la feuillure conditionne ce qu'on pourra remettre comme menuiserie.

Croisée, demi-croisée, meneau simple : lire la division d'une baie

Toutes les baies divisées ne se valent pas. Une croisée complète a un meneau et une traverse : quatre jours. Une demi-croisée n'a qu'un des deux, meneau seul ou traverse seule : deux jours. Certaines grandes baies portent deux meneaux et forment trois travées verticales. La division n'est pas gratuite : elle vient d'une époque où le verre se posait en petits panneaux montés au plomb, et où la pierre servait de structure porteuse pour un vitrage qui n'avait aucune rigidité propre.

Regarder la division renseigne donc sur l'histoire du bâtiment. Une baie large avec des jambages soignés, un linteau appareillé et des feuillures nettes, mais sans meneau et sans trace de meneau, est une baie qui a été conçue ainsi. Une baie identique où l'appui montre un logement rectangulaire rebouché en son milieu, et où le linteau présente en sous-face une empreinte de même largeur, est une baie dont le meneau a été retiré. Ce diagnostic est essentiel avant toute décision, parce qu'un meneau retiré autrefois explique souvent une fissure au-dessus de la baie qu'on cherchait ailleurs.

Ce que le meneau porte, et ce que le linteau lui doit

Sur une baie ancienne, le rôle mécanique du meneau varie selon la façon dont le haut de la baie a été monté. Trois cas se rencontrent.

• Linteau monolithe unique. Une seule pierre franchit toute la largeur. Le meneau soulage sa flexion en réduisant la portée libre. Il n'est pas toujours indispensable au jour de la pose, mais il devient déterminant quand la pierre a vieilli, s'est délitée ou s'est fissurée.
• Linteau en plusieurs claveaux ou plate-bande appareillée. Les pierres du haut travaillent en compression et se contrebutent. Le meneau reçoit alors directement une descente de charge : le retirer, c'est ouvrir la plate-bande.
• Arc de décharge au-dessus. Le mur reporte les charges de part et d'autre de la baie, et le linteau ne porte plus que lui-même. C'est le cas le plus favorable, mais il faut vérifier que l'arc de décharge existe réellement, qu'il enjambe bien la baie et qu'il est sain.

Aucune de ces lectures ne se fait depuis le sol avec une photo. Elle demande de dégarnir quelques joints au-dessus de la baie pour voir comment les pierres sont posées, ou de faire relever la baie par un professionnel du bâti ancien. Tant que ce point n'est pas tranché, toute discussion sur la dépose du meneau est spéculative.

Les désordres typiques d'une croisée de pierre

Une croisée souffre à des endroits précis, et presque toujours pour les mêmes raisons. Elle est en saillie ou en creux dans un mur, elle reçoit l'eau, elle porte des ferrures, et elle subit les mouvements de la baie et de la menuiserie.

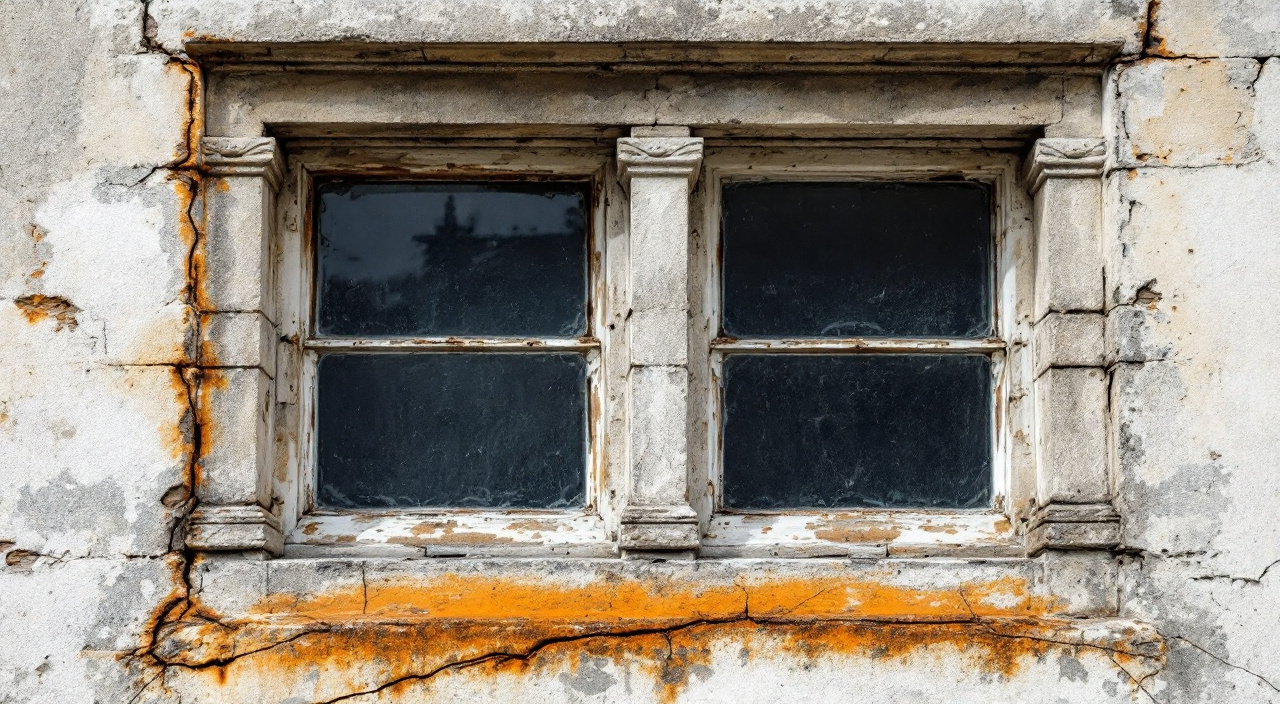

La ferrure qui rouille et fait éclater le meneau

C'est le désordre numéro un. Un meneau ancien a reçu, au fil des siècles, des pattes de scellement, des gonds, des pentures, des barreaux, des tirants de volets, parfois une grille. Ces fers sont scellés au plomb ou au mortier dans des trous forés dans la pierre. Le fer rouille, et l'oxyde occupe un volume nettement supérieur au métal d'origine. La pierre, qui ne peut pas se déformer, éclate.

Le signe précurseur est une fissure courte, orientée dans l'axe de la ferrure, souvent accompagnée d'une coulure rousse. Puis un éclat se détache en écaille, mettant le fer à nu. Sur un meneau, ce désordre est particulièrement grave parce que la section de pierre est faible : un montant de croisée est mince par nature, et un éclat de quelques centimètres de profondeur peut retirer une part importante de sa section utile. Le mécanisme complet, et le traitement, sont détaillés dans ferrures scellées dans la pierre : quand la rouille fait éclater.

La règle de conduite est constante : on ne rebouche jamais par-dessus un fer actif. Tant que le métal est en place et corrodé, le mortier de réparation sera repoussé, et le désordre reprendra en aggravant l'éclat. Il faut d'abord déposer la ferrure, ou la dégager, la traiter, et décider si elle revient — en inox, en fer traité, ou pas du tout.

La traverse descellée, l'appui creusé, le joint ouvert

Le deuxième groupe de désordres vient de l'eau et du mouvement.

La traverse descellée. La traverse est encastrée dans les jambages et traverse le meneau. Ses joints d'about, aux extrémités, s'ouvrent avec les mouvements différentiels du mur. L'eau s'y engouffre, gèle, écarte. Une traverse qui bouge sous la main, ou dont les joints sont ouverts sur toute la largeur de l'about, est une traverse dont l'assise est à reprendre — jamais à mastiquer en surface.

L'appui creusé. L'appui reçoit l'eau ruisselante de tout le vitrage. Il s'use en cuvette, la pente se perd, l'eau stagne au lieu de partir, et le pied du meneau baigne. Sur un calcaire tendre, l'usure peut aller jusqu'à supprimer le larmier, cette gorge taillée sous le débord qui force la goutte à tomber au lieu de revenir lécher le mur. La question de savoir quand cette usure impose une reprise est traitée dans appuis et seuils en pierre : quand l'usure impose une reprise.

Le joint ciment. Beaucoup de croisées ont été rejointoyées au ciment au cours du siècle dernier. Le joint dur bloque les mouvements, empêche l'évaporation, et concentre les contraintes sur les arêtes de pierre, qui s'épaufrent. Sur un meneau, ce durcissement se voit à la base : la pierre s'écaille juste au-dessus du joint, en anneau.

Le délitage. Une pierre posée en délit — c'est-à-dire avec ses lits de carrière verticaux au lieu d'horizontaux — s'effeuille par plaques parallèles. On le rencontre sur des meneaux, parce que la forme élancée du montant tente le tailleur de poser la pierre dans le sens de sa longueur naturelle. Un meneau qui perd des plaques planes et régulières, et non des éclats irréguliers, est un meneau en délit.

Diagnostiquer avant d'arbitrer

Le diagnostic d'une croisée tient en quelques gestes simples, faits avant tout devis.

Sonder au maillet. On frappe légèrement la pierre avec un maillet ou le manche d'un outil, et on écoute. Un son plein indique une pierre saine et adhérente. Un son creux signale un décollement, une plaque prête à partir, ou un éclat déjà désolidarisé. On sonde tout le meneau, la traverse, et les abouts.

Chercher les fers. Chaque trou rebouché, chaque coulure rousse, chaque fissure courte et orientée est un fer possible. On les note. Un détecteur de métaux de chantier confirme sans percer.

Relever la géométrie. On vérifie l'aplomb du meneau, le niveau de la traverse, et la pente de l'appui. Un meneau qui n'est plus d'aplomb, ou une traverse qui n'est plus de niveau, indiquent un mouvement de la baie ou du mur, pas un simple problème de pierre. Dans ce cas, on ne répare pas la croisée avant d'avoir compris le mouvement.

Lire les fissures. Une fissure dans un meneau peut venir du fer, du gel, du délit, ou d'un tassement du mur. Le tracé, l'orientation et la présence de la même fissure au-delà de la baie donnent la réponse. On lit le tracé avant de reboucher : une fissure qui se poursuit dans le mur au-delà de l'encadrement ne se traite pas au niveau du meneau.

Identifier la pierre. Calcaire tendre, calcaire dur, grès, tuffeau : la nature de la pierre commande la réparation possible, le mortier compatible et la disponibilité d'un matériau de remplacement.

Greffe, goujonnage, remplacement : l'arbitrage

Trois familles de réparation existent, et le choix se fait par degré de gravité croissant. Le principe qui gouverne l'arbitrage est celui de l'intervention minimale : on conserve tout ce qui peut être conservé, et on ne remplace que ce qui ne remplit plus sa fonction.

Quand l'éclat est superficiel et que la section portante du meneau n'est pas entamée, la réparation se fait au mortier de restauration, à base de chaux et de charges de la même pierre. On dégage la partie saine, on crée une accroche, on humidifie, on monte par couches. La réparation reste plus tendre que la pierre, ce qui est voulu : c'est elle qui doit s'user en premier. La mise en œuvre détaillée figure dans reboucher un éclat de pierre : le mortier de restauration en pratique.

Cette solution a une limite nette. Un mortier n'a pas la résistance de la pierre, et il n'a pas sa tenue en arête. Sur un meneau, il convient pour rattraper une épaufrure, un manque de moulure, une amorce de congé. Il ne convient pas pour reconstituer une section perdue qui travaille en compression.

La greffe de pierre : remplacer un morceau, pas la pièce

La greffe, aussi appelée incrustation ou tenon, consiste à découper proprement la zone détruite jusqu'à la pierre saine, à tailler un bloc neuf aux dimensions du logement, et à le sceller. C'est la solution de référence pour un meneau dont le pied est éclaté, dont un about est ruiné, ou dont une face a été mangée sur une hauteur limitée.

Trois conditions font la qualité d'une greffe. La pierre choisie doit être compatible avec l'existante : même famille, dureté proche, porosité proche, comportement au gel comparable. Une greffe plus dure que le support fait éclater le support à sa périphérie. Les coupes doivent être franches, d'équerre, et respecter le sens du lit de la pierre neuve, qui doit se poser comme en carrière. Le scellement se fait au mortier de chaux ou au ciment prompt naturel selon la situation, avec un joint fin. La logique est exactement celle décrite pour réparer un jambage sans refaire la baie, transposée à un montant plus mince et donc moins tolérant.

Le goujonnage inox : quand la pièce est cassée mais entière

Un meneau fendu en deux, une traverse rompue en son milieu, un fragment de congé détaché : la pièce est cassée mais les morceaux existent et s'ajustent. On peut alors les recoller mécaniquement.

Le principe : on fore des logements dans les deux fragments, en vis-à-vis, on y engage des goujons en acier inoxydable et on scelle à la résine ou au mortier fluide, avant de refermer le joint. Le goujon reprend l'effort de traction que la pierre ne sait plus reprendre. L'inox est ici la seule option raisonnable : reposer un goujon en acier ordinaire dans une pierre exposée revient à réinstaller le mécanisme même qui a détruit la croisée.

Trois points décident du résultat.

• L'orientation des goujons. Ils doivent traverser le plan de rupture perpendiculairement, et être ancrés suffisamment loin dans chaque fragment pour que ce ne soit pas la pierre qui cède au droit du forage.
• Le forage. Il se fait à l'eau ou avec aspiration, sans percussion, pour ne pas prolonger la fissure existante.
• Le produit de scellement. Une résine trop rigide ou trop expansive dans une pierre poreuse peut créer une nouvelle contrainte. Le scellement doit être choisi pour la pierre, pas seulement pour le goujon, et rester en retrait de la surface pour ne pas former une barrière étanche.

Le goujonnage se combine souvent avec une greffe : on goujonne la partie cassée, on greffe ce qui manque.

Remplacer le meneau ou la traverse entière

C'est la dernière option, réservée aux pièces qui ont perdu leur rôle : meneau écrasé, feuilleté sur toute sa hauteur, réduit à un noyau pulvérulent, ou traverse rompue en plusieurs morceaux non ajustables. Elle suppose une dépose, donc un étaiement de la baie : on soulage le linteau par un étai avant de retirer la pièce qui participe à sa stabilité. Cette phase est celle qui doit être décrite au devis avec le plus de précision.

La pierre neuve se commande sur relevé : profils, feuillures, congés, dimensions d'about. On copie la pièce existante ou, si elle est trop détruite, une pièce homologue restée saine sur la même façade. La taille se fait à l'atelier, la pose se fait avec cales et joints fins, et l'on recale la traverse avant de sceller définitivement.

Un point mérite d'être posé clairement : remplacer un meneau n'est pas un aveu d'échec. Un meneau est une pièce d'usure structurelle, et il a pu être refait plusieurs fois dans la vie du bâtiment. Ce qui compte est que la pièce neuve reprenne le profil, la pierre et la fonction de l'ancienne, et que la reprise reste lisible pour celui qui regardera le mur dans un siècle — c'est le sens des deux règles qui gouvernent toute restauration, la compatibilité des matériaux et la réversibilité de l'intervention.

Le raccord avec la menuiserie et l'eau

Une croisée restaurée qui reçoit une menuiserie mal posée se dégrade à nouveau. Deux points concentrent les fautes.

Le premier est le calfeutrement. La tentation est de combler le jeu entre le châssis et la feuillure à la mousse expansive, qui garnit vite et bloque l'eau à l'intérieur du joint. Sur un dormant de pierre, le calfeutrement doit rester perméable à la vapeur et laisser l'eau ressortir : c'est le sujet de poser une fenêtre dans une baie ancienne : calfeutrer sans mousse.

Le second est la fixation. Chaque vis, patte ou équerre traversant la pierre est un fer futur. Sur un meneau, dont la section est mince, un ancrage mal placé fend la pierre à la pose ou la fait éclater dix ans plus tard. On fixe autant que possible dans les joints ou dans un pré-cadre bois, en inox, et jamais en bord de feuillure.

Enfin, la façon dont l'eau quitte la croisée décide de sa durée : rejingot et pente de l'appui, larmier sous le débord, absence de joint saillant qui retienne la goutte. Une croisée bien drainée s'encrasse ; une croisée mal drainée se creuse.

Autorisations, entreprise et construction du prix

Modifier une baie sur une façade — retirer un meneau, changer la division, agrandir — est une modification de l'aspect extérieur et relève d'une déclaration préalable, dont l'instruction se durcit si le bâtiment est protégé ou situé dans un périmètre de protection. Une restauration à l'identique se traite différemment. Le point exact se vérifie en mairie avant tout engagement, en présentant des photos de l'état existant ; c'est le seul moyen d'obtenir une réponse fiable pour une adresse donnée.

Sur le prix, aucun ordre de grandeur ne se donne à distance : la même croisée fissurée coûte très peu si le désordre est un fer superficiel, et beaucoup si la pièce est à retailler. Ce qui se dit en revanche, c'est comment le montant se construit, et ce que le devis doit faire apparaître poste par poste :

• l'accès et l'échafaudage, avec sa durée de location, qui pèse d'autant plus que le chantier est court en travail effectif ;
• le relevé, le dessin des profils et la taille en atelier, facturés au temps ou à la pièce ;
• la fourniture de la pierre, désignée par sa nature et son origine, et non par un simple « pierre de taille » ;
• l'étaiement et la dépose, s'ils sont nécessaires, distingués du reste ;
• le traitement des fers : dépose, remplacement inox, ou repose après traitement ;
• les mortiers, avec leur liant nommé, et la reprise des joints ;
• la protection des menuiseries et vitrages existants pendant l'intervention.

Deux devis comparables sont deux devis qui décrivent le même périmètre. Un devis qui annonce « réfection meneau » sans dire s'il s'agit d'une greffe ou d'un remplacement, et sans dire si l'étaiement est compris, ne se compare à rien. Demander la variante — greffe d'un côté, remplacement de l'autre — permet souvent de comprendre où se situe réellement le poste lourd, et parfois de découvrir que les deux entreprises n'avaient pas diagnostiqué la même chose.

Questions fréquentes

Peut-on enlever un meneau pour agrandir la fenêtre ?

Techniquement parfois, réglementairement pas toujours. Il faut d'abord savoir ce que le haut de la baie fait : plate-bande appareillée, linteau monolithe, arc de décharge. Si la pierre du haut compte sur le meneau, sa dépose exige un renfort dimensionné, qui a un coût et une visibilité. Et sur une façade protégée ou en secteur protégé, la suppression d'une division ancienne est un point sur lequel l'instruction est stricte. La question se pose donc en mairie et auprès d'un homme de l'art avant de se poser au marteau.

Comment savoir si mon meneau a déjà été retiré ?

Trois indices. Un logement rectangulaire rebouché au milieu de l'appui. Une empreinte de même largeur en sous-face du linteau. Et, très souvent, une fissure ou un ventre au-dessus de la baie, signe que la pierre du haut a repris seule une portée pour laquelle elle n'avait pas été taillée. Sur une façade comptant plusieurs baies, comparer avec celles restées intactes lève tout de suite le doute.

Faut-il traiter la pierre après réparation ?

Pas systématiquement. Un hydrofuge filmogène sur une croisée réparée peut piéger l'humidité derrière la pierre et déplacer le désordre au lieu de le régler. Une consolidation par minéralisant se justifie sur une pierre qui se désagrège en surface, pas sur une pierre saine. Dans la plupart des cas, une croisée réparée, correctement drainée et rejointoyée à la chaux n'a besoin d'aucun traitement de surface.

Peut-on faire ce travail soi-même ?

Le sondage, le relevé, le dégagement des joints ciment et le rebouchage d'une petite épaufrure au mortier de restauration sont accessibles à un propriétaire soigneux. La greffe, le goujonnage et le remplacement ne le sont pas : ils demandent une taille précise, un forage sans percussion dans une pierre déjà fissurée, et un étaiement dont l'erreur se paie en linteau cassé. La frontière utile est celle-ci : tout ce qui touche à la section portante du meneau relève du tailleur de pierre.

À quelle saison intervenir ?

Hors gel, et en évitant les grandes chaleurs sèches qui font prendre les mortiers trop vite. Un scellement ou un mortier de restauration à la chaux a besoin d'une carbonatation lente et d'un support humide ; une gelée dans les jours qui suivent la pose ruine la prise. Les intersaisons, avec des températures douces et une hygrométrie modérée, restent les meilleures fenêtres de chantier.
