Le cœur d'un mur ancien : blocage, fourrure et pierres de calage

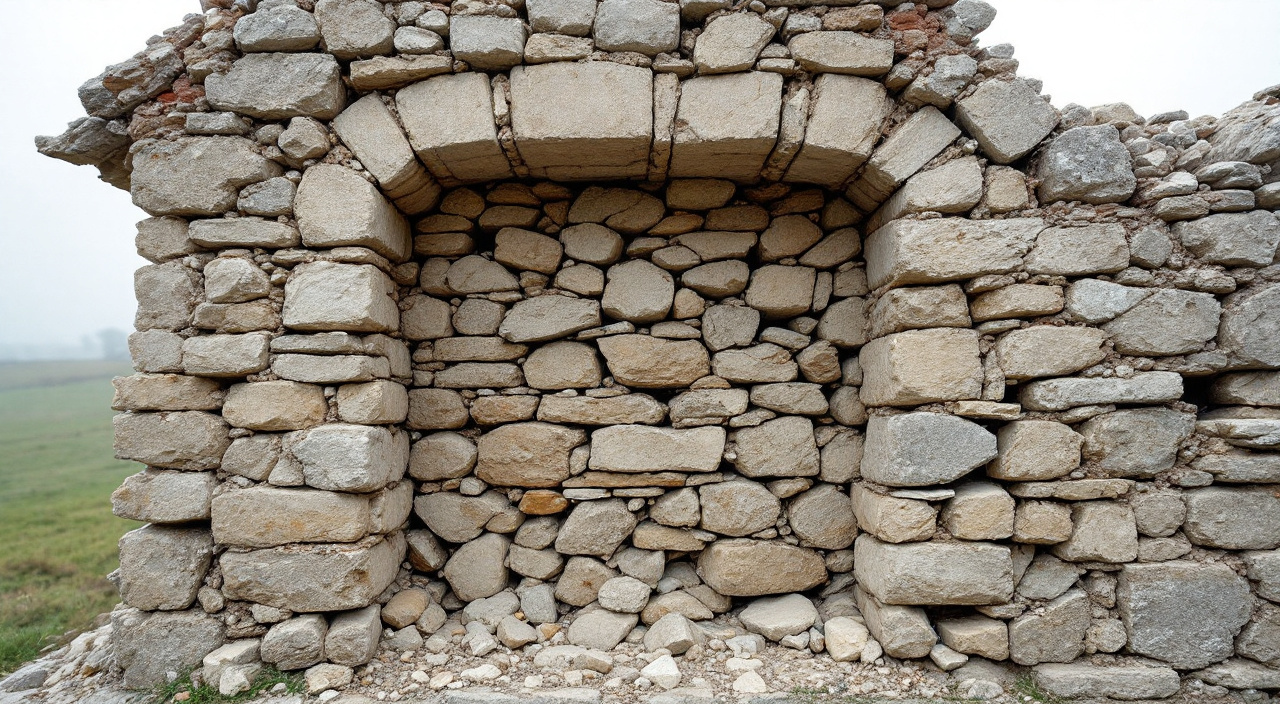

Un mur en pierre ancien n'est presque jamais plein. Il est fait de trois feuilles : un parement extérieur, un parement intérieur, et entre les deux un cœur de blocage — moellons de rebut, éclats de taille, cailloux, parfois débris de tuile, noyés dans de la terre ou dans un mortier de chaux maigre. Les deux faces que l'on voit ne sont que la peau d'un ouvrage dont l'intérieur est hétérogène, souvent partiellement vide, et toujours plus fragile que ce qu'il montre.

C'est de là que vient l'épaisseur. Un mur de ferme ou de maison de bourg se situe couramment entre cinquante et soixante-dix centimètres ; un soubassement ou un pignon de grange dépasse volontiers cette valeur, et une cloison de refend en moellon descend plus bas. Cette épaisseur n'est pas un choix de résistance mécanique au sens moderne : elle est la conséquence directe du mode de montage. Il faut deux parements convenables, plus l'espace qu'ils encadrent, et cet espace ne peut pas être trop mince sans rendre le remplissage impossible à mettre en œuvre. Comprendre cela change tout le reste : ce qu'on peut percer, ce qu'on peut injecter, ce qu'on peut laver, ce qu'un ventre signifie et ce qu'un joint qui s'ouvre en escalier annonce.

Un mur ancien n'est pas plein : la structure à trois feuilles

L'idée d'un mur « massif » est une reconstruction moderne. Elle vient du béton et de la maçonnerie de blocs, réellement homogènes. La maçonnerie ancienne fonctionne autrement : elle est composite, montée en couches, et chaque couche a un rôle distinct.

Trois feuilles, un seul mur

Le parement extérieur reçoit les pierres les plus régulières, celles dont une face peut être dressée ou au moins choisie plate. Elles sont posées sur un lit à peu près horizontal, avec une queue — la partie qui rentre dans le mur — irrégulière, souvent en biseau, parfois réduite à quelques centimètres. Le parement intérieur est monté selon la même logique, avec des pierres généralement moins soignées puisqu'il sera enduit ou plâtré.

Entre les deux, la fourrure. C'est le nom que le métier donne au remplissage du cœur : tout ce que le chantier produisait de matériau inutilisable en parement. Des éclats de taille, des moellons cassés, des rognons de silex, de la craie friable, des tessons de terre cuite. Ce blocage est jeté et tassé au fur et à mesure de la montée, puis noyé de terre argileuse détrempée ou d'un mortier de chaux volontairement pauvre en liant. Selon la région et l'époque, la proportion de vide varie énormément : certains cœurs sont serrés et pratiquement pleins, d'autres sont une accumulation de cailloux qui ne se touchent que par points.

Les pierres de calage — les cales, les calets, les éclats plats glissés sous ou contre un moellon — sont la troisième pièce du dispositif. Elles servent à bloquer une pierre de parement dans sa position exacte pendant que le mortier fait prise, à rattraper un lit qui n'est pas plan, à empêcher qu'un moellon bascule vers l'intérieur ou vers l'extérieur. Elles ne sont pas un artifice de mauvais maçon : sur de la pierre non taillée, elles sont la condition de l'assise. Un mur de moellon dont on retire les cales perd immédiatement son alignement.

Pourquoi on a bâti ainsi

Trois raisons, toutes économiques au sens large.

• La pierre de qualité était rare et chère à extraire. Un chantier qui devait monter des dizaines de mètres carrés ne pouvait pas réserver du bon moellon à ce que personne ne verrait jamais. Le blocage valorisait le déchet.
• Le transport commandait tout. On bâtissait avec ce qui se trouvait à quelques centaines de mètres. Le cœur absorbait les matériaux hétérogènes qu'un parement n'aurait pas acceptés.
• La méthode allait vite. Deux maçons montaient chacun un parement, un aide alimentait le cœur derrière eux. Le mur progressait par assises complètes, et le blocage se mettait en place sans exiger de savoir-faire particulier.

Il faut ajouter que cette structure fonctionne. Un mur à trois feuilles correctement boutissé n'est pas un mur au rabais : il est stable depuis deux ou trois siècles. Ce qui le met en danger, ce n'est pas sa conception, c'est ce qu'on lui fait subir en le croyant plein.

Reconnaître un mur à trois feuilles sans rien casser

La question pratique arrive vite : comment savoir, pour son propre mur, ce qu'il y a derrière le parement ? Plusieurs situations donnent la réponse sans démolir quoi que ce soit.

Ce que montre un tableau de fenêtre

Une baie coupe le mur de part en part. Le tableau — la surface latérale de l'ouverture, entre le dormant et le nu du mur — est donc une coupe. Sur une baie ancienne, cette coupe est habillée : jambages en pierre de taille, chaîne de moellons appareillés, ou simplement un enduit. Mais il suffit souvent d'un enduit décollé dans un angle, d'un morceau de plâtre tombé sous l'appui, ou d'une reprise mal refermée pour que la coupe se lise.

Ce qu'il faut chercher : deux bandes de maçonnerie régulière, une de chaque côté, et entre elles une zone où les éléments sont plus petits, désordonnés, sans lit horizontal continu. Si les pierres traversent l'épaisseur en un seul bloc, le mur est plein à cet endroit — ce qui arrive fréquemment aux angles et autour des baies, précisément parce que ces zones sont renforcées. Si vous voyez un mille-feuille, le mur est à trois feuilles.

La dépose d'un ancien dormant offre le même renseignement, en plus net. Au moment où la menuiserie sort, la coupe est nue sur tout le pourtour. C'est le meilleur moment pour photographier ce que le mur montre, avant de refermer. La logique est la même que pour toute lecture de maçonnerie : le mur documente son propre passé, encore faut-il regarder au moment où il est ouvert. C'est ce que détaille la lecture des reprises dans un mur ancien.

Le trou de scellement : le sondage que tout le monde fait sans le savoir

Percer pour fixer un volet, une console, un tuyau de descente : ce geste banal est le sondage le plus courant. Il faut simplement écouter et regarder ce qu'il produit.

• Le foret entre franchement puis part d'un coup. La perceuse cesse de forcer, l'outil s'enfonce de plusieurs centimètres sans résistance. Vous venez de sortir du parement et d'entrer dans le blocage.
• La poussière change. Un parement calcaire donne une farine blanche et régulière. Passé le parement, la poussière devient grise, terreuse, mêlée de grains durs ; elle sent parfois la terre humide. Certains cœurs à liant de terre ne produisent presque plus de poussière du tout, seulement un peu de matière meuble.
• Le trou ne se referme pas. Souffler dans un trou dont le fond est en blocage lâche produit un retour d'air ou un bruit sourd. Une tige métallique fine y descend souvent bien au-delà de la profondeur percée : elle traverse les vides entre les cailloux.
• La cheville ne trouve rien. Une cheville à expansion posée dans un cœur meuble tourne dans son trou ou ressort avec la vis. C'est le symptôme le plus lisible, et le plus coûteux quand la charge était déjà accrochée.

Deux autres indices se prennent sans rien percer. Le premier est sonore : en frappant le parement du plat de la main ou du manche d'un outil, une pierre bien assise et calée répond sec ; une pierre qui a perdu son appui interne sonne creux et vibre légèrement. Le second est un arrachement — un pignon mis à nu après démolition d'un appentis, un mur de clôture éventré, un angle effondré. Là, la coupe est offerte sur toute la hauteur, et l'on voit d'un coup la proportion de parement et de cœur, ainsi que l'état réel du liant.

Boutisses, parpaings et calage : ce qui empêche le mur de se dédoubler

Deux parements côte à côte ne font pas un mur : ils font deux murs minces posés l'un contre l'autre, chacun trop élancé pour tenir seul. Ce qui les transforme en un ouvrage unique, ce sont les liaisons transversales.

Une boutisse est une pierre posée avec sa longueur dans l'épaisseur du mur, la petite face en parement. Elle pénètre profondément dans le blocage et l'ancre au parement. Un parpaing, au sens ancien du terme, est une pierre qui traverse toute l'épaisseur et apparaît sur les deux faces : c'est la liaison la plus efficace, réservée aux points sensibles. Entre les boutisses, les panneresses — pierres posées en long, la grande face visible — remplissent l'assise.

Un mur ancien bien monté distribue ses boutisses de manière régulière, en quinconce d'une assise à l'autre, avec une densité plus forte aux angles, autour des baies et dans les zones chargées. Cette organisation ne se voit pas toujours depuis l'extérieur : sous un enduit, elle est invisible ; à pierre vue, elle se repère aux pierres dont la face apparente est courte et haute, entourées de pierres longues.

Le calage complète le dispositif à une autre échelle. Chaque cale bloque un moellon dans les trois directions. Quand le liant vieillit et se pulvérise — ce qui arrive à tous les mortiers de chaux maigre et à tous les liants de terre — ce sont les cales qui continuent à tenir la géométrie. Un mur ancien dont le mortier est réduit en sable peut rester debout longtemps parce que le calage travaille en pierre sèche. Le principe est celui du mur en pierre sèche : le frottement, l'assise et la géométrie priment sur la colle.

D'où la règle de terrain la plus utile : on ne retire jamais une cale. Ni au grattoir, ni au jet, ni au burin en dégarnissant un joint. Une cale sortie, c'est une pierre qui descend de quelques millimètres et une assise qui se déforme sur toute sa longueur.

Ce que le cœur change quand on rejointoie, qu'on lave ou qu'on injecte

C'est ici que la structure à trois feuilles cesse d'être une curiosité et devient une contrainte de chantier. Trois interventions courantes prennent un sens différent selon qu'on suppose le mur plein ou qu'on sait qu'il est creux.

Le rejointoiement. Dégarnir un joint sur quelques centimètres de profondeur reste dans le parement. Dégarnir plus loin ouvre le cœur, et le mortier de rejointoiement se met alors à couler dans les vides au lieu de rester dans le joint : on remplit sans fin, on consomme, et le joint reste creux. Pire, si l'on pousse le mortier sous pression, on charge le blocage d'un matériau qui n'a rien à y faire et on écarte les cailloux. La bonne profondeur de dégarnissage est celle qui donne prise au mortier neuf sans déboucher dans la fourrure — et cette limite se sent au grattoir, pas se calcule. Les gestes et les fautes de cette opération sont traités dans la méthode de rejointoiement et ses quatre fautes courantes.

Le lavage sous pression. Un jet à haute pression appliqué sur un parement dont les joints sont ouverts n'a pas besoin de trou pour entrer : il passe par les joints. L'eau chargée d'énergie traverse le parement, atteint le cœur et entraîne les fines — la terre, le sable, les résidus de chaux qui remplissent les interstices entre les cailloux. Le blocage se vide par lessivage. Rien ne se voit le jour du chantier : la façade est propre. Ce qui suit se voit des mois plus tard, sous forme de tassement local. C'est l'un des mécanismes décrits dans ce que le nettoyage haute pression retire vraiment d'un mur ancien.

L'eau elle-même pose un second problème. Un cœur mouillé ne sèche pas comme un parement. Il n'a aucune ventilation, son liant est souvent argileux, et l'humidité y reste piégée bien après que la face extérieure a l'air sèche. Toute quantité d'eau introduite dans un mur à blocage y séjourne longtemps.

L'injection de coulis. L'idée paraît logique : puisque le cœur est vide, on le remplit. En pratique, une injection dans une maçonnerie ancienne est une opération à l'aveugle. Le coulis suit les chemins préférentiels — les cheminées de vide, les lits déchaussés — et ignore le reste. Il ressort par des joints situés à plusieurs mètres, parfois sur l'autre face, parfois dans une pièce voisine. Les volumes sont imprévisibles, et une injection engagée sans limite peut absorber une quantité de matière sans commune mesure avec ce qui était prévu.

Deux effets aggravants méritent d'être connus. Le premier est mécanique : une injection sous pression, même faible, exerce une poussée sur les parements de l'intérieur. Un parement décollé de son cœur n'attend que cela pour partir en tas. Le second est physique : un coulis riche et rigide crée dans le mur une zone dure, imperméable, qui ne travaille plus comme le reste. Le mur devient hétérogène, et la limite entre la zone injectée et la zone saine concentre les contraintes et le passage de l'eau. C'est le mécanisme qui condamne les liants rigides sur maçonnerie ancienne : la différence de comportement crée le désordre à la limite des deux matières.

Cela ne veut pas dire qu'on ne comble jamais un cœur. Cela veut dire que le comblement se fait de préférence par gravité, avec un liant compatible et maigre, à faible pression ou sans pression, en s'étant assuré au préalable que les parements sont tenus — et jamais comme geste réflexe devant un mur qui sonne creux.

Les signes d'un cœur qui est descendu

Un blocage ne disparaît pas : il se tasse. Les fines partent, les cailloux se réarrangent, et le volume occupé diminue. Le mur ne s'effondre pas pour autant. Il donne des signes, et ces signes se lisent depuis le sol.

Le ventre et le décollement de parement

Le symptôme le plus visible est le renflement. Un parement qui n'est plus retenu par le cœur s'écarte vers l'extérieur, en général au tiers ou à la moitié de la hauteur, là où l'élancement est maximal. Le ventre a une forme caractéristique : progressif, sans arête, avec un sommet flou, et il se lit mieux de biais, l'œil au ras du mur, ou avec un fil à plomb tendu depuis le haut.

Ce qu'il faut regarder au-delà du renflement lui-même : les joints. Sur un mur qui ventre par décollement de parement, les joints s'ouvrent au bas du renflement et se ferment au-dessus, parce que la peau se déroule autour d'un point de pivot. Si le ventre existe mais que les joints sont réguliers sur toute la hauteur, il peut s'agir d'une déformation ancienne stabilisée, ce qui n'appelle pas la même décision. La mesure et l'interprétation du dévers font l'objet d'un traitement à part dans mesurer le dévers d'un mur ancien avant de décider.

Un second indice accompagne souvent le premier : un écoulement de matière fine par les joints ouverts, en bas du mur. Un petit tas de sable ou de terre sèche qui se reforme après chaque balayage signale que le cœur se vide encore.

Les joints qui s'ouvrent en escalier

Une fissure en escalier suit les joints au lieu de traverser les pierres : elle monte de deux ou trois assises, se décale latéralement, remonte. C'est la signature d'un mouvement différentiel, pas d'une rupture de matériau.

Sur un mur à blocage, ce dessin apparaît typiquement au-dessus d'un point où le cœur a cédé localement — un ancien trou de boulin mal rebouché, une saignée horizontale, un scellement lourd arraché, une reprise ancienne faite sans boutisses. La zone située au-dessus n'est plus soutenue de la même manière et descend de quelques millimètres, entraînant le décrochement.

Deux autres manifestations complètent le tableau :

• Un tassement local sous un appui ponctuel. Sous une poutre, un corbeau ou un about de solive, le cœur se comprime. Le parement descend en une plage limitée, les joints se ferment sous l'appui et s'ouvrent de part et d'autre.
• Une pierre de parement qui bouge. Poussée à la main, elle a un léger jeu, ou son joint périphérique est ouvert sur tout le pourtour alors que les pierres voisines sont serrées. Elle a perdu son calage et n'est plus retenue que par le frottement.

Aucun de ces signes ne se lit une seule fois. Ils se datent : une trace au crayon en travers d'une fissure, une photo au même cadrage, et l'on sait six mois plus tard si le phénomène est actif ou éteint.

Reprendre un cœur : ce que le principe autorise

L'intervention sur un blocage tassé n'est pas un travail de finition, et elle ne se décide pas depuis le sol. Le principe, lui, est simple à énoncer.

On rétablit d'abord la liaison transversale, ensuite le remplissage, jamais l'inverse. Un cœur regarni sans boutisses n'empêchera pas le parement de repartir. Cela signifie, concrètement : déposer localement une portion de parement, dégager le blocage tassé jusqu'à retrouver de la matière saine, remettre en place des pierres traversantes ou profondément engagées, puis remonter le parement en le calant assise par assise.

Le regarnissage du cœur se fait par passes limitées, en tassant, avec un mortier maigre et un mélange de moellons — jamais en coulée massive, qui ne remplirait que le bas et exercerait une poussée sur ce qui vient d'être remonté. Le liant doit rester plus faible que la pierre et compatible avec le mortier d'origine, ce qui renvoie au choix de liant plutôt qu'à une recette universelle.

Une reprise de ce type se conduit par petites surfaces, en conservant en permanence la stabilité de ce qui reste debout. La discipline tient en trois mots : trier, comprendre l'assise, reposer dans l'ordre.

Deux gestes courants, enfin, se raisonnent différemment une fois qu'on sait le mur creux. Percer une ouverture dans un mur à trois feuilles ne consiste pas seulement à poser un linteau : il faut aussi refermer la coupe du blocage sur les tableaux, sans quoi le cœur se vide par la baie — le sujet est traité dans ce qu'un mur ancien encaisse quand on y perce une ouverture. Et fixer une charge lourde suppose de traverser le parement pour aller chercher un appui réel, avec une fixation conçue pour un support creux, et non de compter sur quelques centimètres de pierre de peau.

Questions fréquentes

Quelle est l'épaisseur d'un mur en pierre ancien ?

Elle dépend de la région, de l'usage et de l'étage, mais l'ordre de grandeur courant pour une maison ancienne se situe entre cinquante et soixante-dix centimètres. Un soubassement, un pignon de grange ou un mur de rez-de-chaussée d'immeuble sont plus épais ; les niveaux supérieurs sont fréquemment plus minces que le rez-de-chaussée, avec un retrait intérieur qui sert d'appui aux planchers. L'épaisseur ne renseigne pas sur la solidité : elle indique surtout qu'il a fallu loger deux parements et un cœur.

Comment savoir si mon mur est plein ou à blocage sans le casser ?

Regardez une coupe existante : tableau de fenêtre, dépose d'un dormant, arrachement d'un mur voisin, passage de canalisation. À défaut, un perçage de contrôle dans un joint suffit : si le foret part brusquement après quelques centimètres et que la poussière change de couleur, le mur est à blocage. Le test sonore sur le parement complète l'indication. Dans la très grande majorité des maçonneries de moellon anciennes, la réponse est : à blocage.

Peut-on fixer une charge lourde dans un mur à blocage ?

Oui, mais pas avec une cheville ordinaire posée dans le parement. Une charge sérieuse doit trouver un appui au-delà de la peau, ce qui suppose une fixation traversante ou un scellement conçu pour un support creux, capable de se répartir sans éclater le parement. Le point de fixation se choisit sur une pierre saine et bien assise, pas sur un joint ni sur une pierre qui a du jeu. Et l'on vérifie ce que le perçage traverse avant de charger, pas après.

Faut-il injecter un coulis dans un mur ancien qui sonne creux ?

Pas par principe. Sonner creux est l'état normal d'une maçonnerie à trois feuilles : ce n'est pas en soi un désordre. L'injection ne se justifie que si un diagnostic établit que le cœur a perdu sa cohésion et que ce vide est la cause d'un mouvement en cours. Faite à l'aveugle, elle consomme sans borne, ressort où on ne l'attend pas, rigidifie une zone du mur et peut pousser un parement déjà décollé.

Un mur à trois feuilles est-il moins solide qu'un mur plein ?

Il travaille autrement. Sa résistance ne vient pas de la masse continue mais de la liaison entre les parements et de la qualité du calage. Bien boutissé et bien calé, il tient depuis des siècles. Ce qui le fragilise, c'est ce qui coupe cette liaison ou vide le cœur : lavage violent, saignées horizontales, dégarnissage trop profond, scellements arrachés, injection sous pression. La bonne question n'est donc pas de savoir s'il est plein, mais si ses liaisons transversales sont intactes.
