Tirants et clés d'ancrage : retenir un mur ancien qui s'écarte

Un tirant est une barre métallique qui traverse le bâtiment de part en part et vient s'ancrer, à chaque extrémité, sur une pièce plaquée contre le parement extérieur : la clé, dite aussi ancre ou amarre selon les régions. Son rôle tient en un mot : solidariser. Il relie deux murs opposés qui s'écartent, ou un mur et le plancher qui aurait dû le tenir, de sorte que l'écartement ne puisse plus progresser. C'est un travail de couture, pas de redressement.

La réponse à la question que se pose le propriétaire d'un mur qui bouge est donc frustrante mais nette : un tirant ne redresse pas un mur. On ne rattrape pas un dévers en serrant un écrou. Ce qui est parti est parti ; le tirant fige la géométrie actuelle et reprend l'effort horizontal qui poussait le mur vers l'extérieur. Redresser suppose de démonter et de remonter, ou des opérations de vérinage lourdes qui n'ont de sens que sur des cas rares. La bonne question n'est pas « comment le remettre droit » mais « comment l'empêcher d'aller plus loin ».

Deuxième réponse : la pose d'un tirant relève d'un calcul. Il faut savoir quel effort on reprend, quelle section de barre le reprend, et sur quelle surface de maçonnerie on le diffuse. Une clé trop petite poinçonne le mur qu'elle est censée retenir. Ce qui suit décrit ce que la pièce fait, comment lire celles qui sont déjà en place, et ce qu'un propriétaire peut exiger sans être ingénieur.

Ce qu'un tirant fait vraiment, et ce qu'il ne fera jamais

Un mur ancien s'écarte parce que quelque chose le pousse ou parce que plus rien ne le retient. Une charpente à poussée dont l'entrait a été coupé ou dont l'assemblage a lâché appuie en tête de mur et l'ouvre vers l'extérieur. Un plancher dont les abouts de solives ont pourri ne fait plus office de tirant naturel. Une voûte de cave pousse en pied. Un remblai s'accumule contre un mur qui n'était pas conçu comme un mur de soutènement. Dans tous ces cas, l'effort est horizontal, et la maçonnerie n'a aucune résistance en traction pour y répondre.

Le tirant apporte cette traction manquante. Ce n'est pas une prothèse posée sur une façade malade : c'est le rétablissement d'une liaison que le bâtiment avait à l'origine, sous forme d'entrait de charpente, de chaînage, ou de plancher correctement engagé.

Solidariser, ce n'est pas soutenir

Il faut distinguer trois actions que le vocabulaire courant confond. Soutenir, c'est reprendre une charge verticale : cela relève d'un étaiement, d'une reprise en sous-œuvre, d'un linteau. Redresser, c'est remettre une géométrie en place : cela relève d'une dépose et d'une repose. Solidariser, c'est empêcher deux points de s'éloigner l'un de l'autre : c'est le domaine du tirant, et il n'en sort pas.

Une conséquence pratique : un tirant ne règle rien si le mur descend au lieu de s'écarter. Un tassement de fondation produit des fissures obliques et un basculement d'ensemble qu'aucune barre horizontale ne reprendra. Poser des tirants sur un mur qui tasse revient à coudre la déchirure sans réparer ce qui tire dessus. Avant de parler ferraille, il faut avoir mesuré le mouvement et su s'il est actif ou stabilisé : c'est le travail décrit dans un mur ancien qui ventre : mesurer le dévers avant de décider, et il vient toujours en premier.

Quel couple on relie : mur contre mur, ou mur contre plancher

Deux montages coexistent, et ils ne valent pas la même chose.

Le tirant traversant relie deux façades opposées. La barre part d'une clé en façade avant, traverse toute la profondeur du bâtiment, et vient s'ancrer sur une clé en façade arrière. Elle passe dans le volume du plancher ou sous lui, parfois en apparent dans un comble. Les deux murs se tiennent mutuellement. C'est le montage le plus fiable, parce que sa résistance ne dépend d'aucune pièce de bois.

Le tirant ancré sur structure intérieure s'arrête à une solive maîtresse, un chevêtre, une poutre de refend, une sablière. Il ne traverse pas. On l'emploie quand la profondeur du bâtiment est trop grande, quand un refend porteur offre un point d'appui solide, ou quand la façade opposée n'est pas accessible. Sa qualité dépend entièrement de l'état du bois et de la manière dont l'effort se diffuse dans le plancher : une solive dont l'about est spongieux ne retient rien, et l'ancrage arrache une fibre de bois avant d'avoir travaillé.

Une règle simple pour lire un devis : un ancrage sur bois vaut ce que vaut le bois, et personne ne peut le garantir sans avoir ouvert et sondé. Un ancrage traversant vaut ce que valent les deux maçonneries et la barre.

Reconnaître les clés d'ancrage déjà en place sur une façade

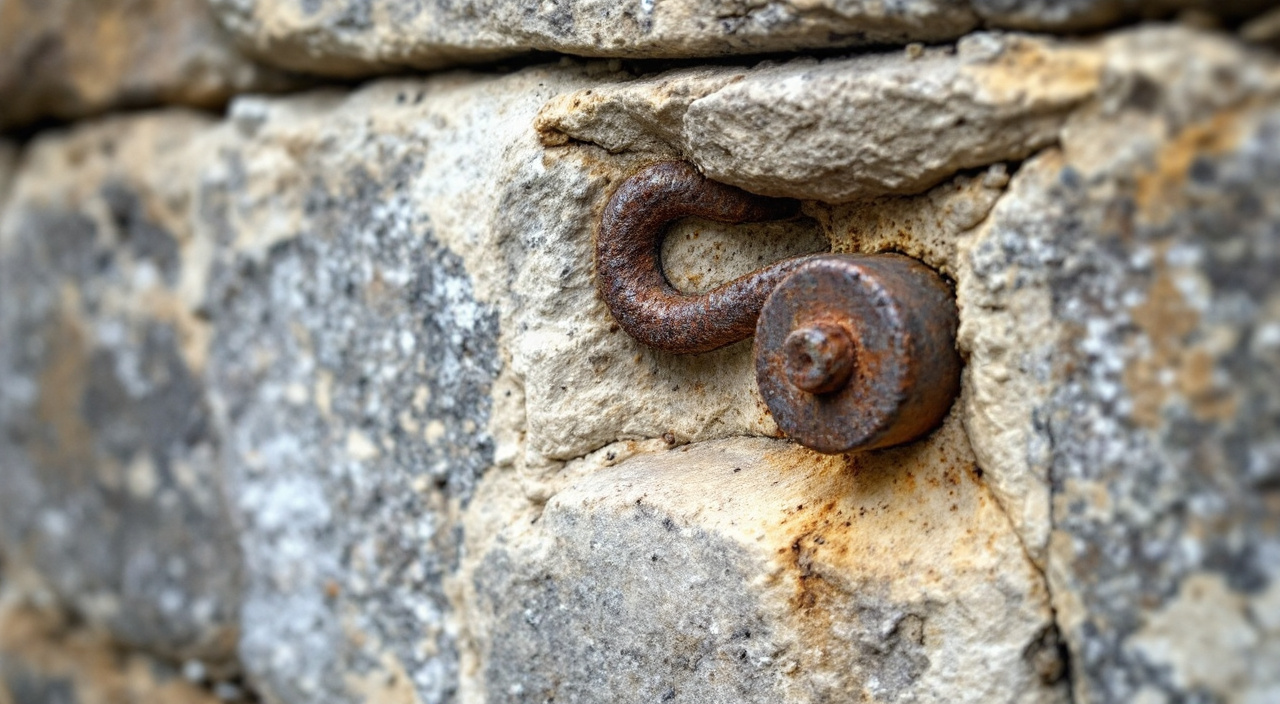

Beaucoup de maisons anciennes portent déjà des clés, parfois depuis deux siècles. Elles se voient à mi-hauteur d'étage, souvent alignées à l'aplomb des solives ou juste sous la sablière. Sur les façades de bourg, elles ont été peintes, enduites, parfois recouvertes par un ravalement au ciment qui les a fait disparaître, et qui n'a rien réglé.

S, X, barre, plaque : la forme n'est pas le sujet

Le S et son cousin en volute sont les plus répandus sur le bâti ancien. La forme n'est pas gratuite : elle étale l'appui sur une plus grande surface qu'une simple barre, et l'enroulement permet au forgeron de rattraper de la longueur. Le X, ou croix, offre quatre branches et couvre plus de joints ; on le trouve sur les pignons et les grands murs de grange. La barre droite, plate et longue, est posée perpendiculairement au sens des solives pour croiser plusieurs assises : c'est un ancrage sobre et très efficace. La plaque, carrée ou en losange, plus tardive et souvent industrielle, concentre l'appui sur une petite surface et convient mieux à une maçonnerie régulière qu'à un moellon irrégulier.

Aucune de ces formes ne dit à elle seule si l'ancrage est bon. Elles disent une époque, un savoir-faire local, parfois une signature. Ce qui compte, c'est la surface d'appui réelle contre le parement, la section de la barre derrière, et l'état du fer. Une belle clé en S posée sur une pierre tendre et fendue ne vaut pas une barre droite banale posée sur un chaînage sain.

Ce qui distingue une vraie clé d'un décor

Toutes les ferrures visibles en façade ne sont pas des ancrages : il existe des pièces décoratives, des supports de gouttière, des vestiges de fixation d'enseigne. Trois indices orientent. La position, à l'aplomb d'un plancher ou d'une tête de mur, et non au hasard. La présence d'un about de tirant au centre, bout carré refoulé ou clavette enfoncée dans un œil. Et la symétrie avec la façade opposée, où doit se trouver la pièce jumelle.

Juger l'état d'une clé et de son tirant sans démonter

C'est ici que la vigilance est la plus utile, parce que la pièce visible n'est pas la pièce critique. La clé est massive et exposée ; le tirant est mince et caché. Un ancrage peut paraître impeccable en façade et être rongé à l'intérieur, au droit d'une gouttière qui fuit ou d'un plancher qui a pris l'eau pendant vingt ans.

Ce qu'on regarde en façade, du plus visible au plus discret :

• La pierre autour de la clé. Épaufrures, fissures rayonnantes, éclats en écaille : le fer qui rouille foisonne et fait éclater la pierre de l'intérieur. Ce mécanisme est le même que pour toutes les ferrures scellées dans la pierre, quand la rouille fait éclater, et il vaut d'être compris avant d'intervenir.
• Le contact clé-parement. Un jour derrière la clé, un jeu qu'on voit en regardant en biais, une coulure de mortier tombée : l'ancrage ne porte plus, ou le mur a continué à s'écarter depuis la pose.
• La coulure rousse. Une trace descendante sous la clé signale que le fer travaille et que l'eau circule. Sur certaines pierres ferrugineuses, la coulure peut venir de la pierre elle-même : il faut vérifier si elle part bien du contact métallique.
• Le son. Un léger coup de maillet à main sur la clé donne un son plein si le contact est franc, un son mat ou creux si le mortier derrière est décomposé.
• L'about du tirant. Écrou, clavette, œil : une clavette qui a du jeu, un écrou dont le filet a disparu, un bout de barre aminci en pointe indiquent une perte de section.

À l'intérieur, on cherche le passage du tirant : au plafond d'un comble, sous un plancher, dans un placard. Là où il est accessible, un grattage léger montre s'il s'agit d'une rouille superficielle en pellicule ou d'une corrosion feuilletée qui gonfle et se détache par lamelles. La seconde a mangé de la section, et la section est tout ce qui compte. Là où le tirant est noyé, on peut ouvrir un regard d'inspection ponctuel, refermé ensuite au mortier : c'est le seul moyen honnête de savoir.

Une remarque qui surprend les propriétaires : un fer forgé ancien peut être en meilleur état qu'un acier moderne du même âge. Les fers puddlés et corroyés, peu carbonés et riches en scories, se corrodent souvent plus lentement, et surtout de manière plus régulière. Une clé du dix-huitième siècle restée au sec peut n'avoir presque rien perdu. Ce n'est pas une règle générale, c'est une raison de ne pas déposer une ferrure ancienne par principe.

Ancrage traversant ou reprise sur solive : ce que la différence change

La question revient à chaque projet, parce que le traversant coûte plus cher et se voit des deux côtés. Elle mérite d'être posée en termes de mécanique plutôt qu'en termes de budget.

Un ancrage traversant crée une liaison directe entre deux maçonneries. L'effort part de la clé avant, passe dans la barre, ressort sur la clé arrière ; rien d'autre n'intervient, et l'on peut le vérifier dans dix ans en regardant les deux faces. Contrepartie : il faut savoir ce que la barre va traverser — conduit de fumée, coffre de volet, gaine électrique, poutre maîtresse. Le repérage préalable est une part réelle du travail.

Un ancrage sur solive ou sur poutre s'appuie sur le plancher pour diffuser l'effort. Il est plus discret et parfois le seul possible, mais il ajoute des inconnues : l'état des abouts de bois, l'engagement de la solive dans le mur, l'entretoisement qui évite que tout se concentre sur une pièce. Un plancher à solives simplement posées, sans liaison transversale, transmet mal une traction ponctuelle.

Dans une maison mitoyenne, la question devient juridique autant que technique : un tirant traversant qui prend appui sur un mur mitoyen ou qui ressort chez le voisin engage l'accord de celui-ci. Cela se règle avant les travaux, par écrit, avec un plan de repérage. Un tirant posé sans accord est une source de litige durable, et il ne se dépose pas facilement.

Il faut aussi savoir que la mise en tension n'est pas un serrage énergique. On met la barre en contact, on donne une précontrainte modérée, et c'est tout : serrer davantage ne redresse rien et risque de poinçonner la maçonnerie sous la clé. La méthode ancienne consistait à chauffer la barre, à serrer à chaud puis à laisser refroidir, la rétraction du métal donnant la tension. Elle se pratique encore sur des tirants forgés, avec un contrôle du chauffage, et elle ne s'improvise pas.

Agrafes, goujons et couture : rouvrir le dossier d'un angle qui bâille

Un mur qui s'écarte se manifeste souvent d'abord à l'angle. Le chaînage d'angle — le harpage alterné des pierres de chaque mur, qui fait que les deux se tiennent — est la pièce la plus sollicitée d'une construction ancienne. Quand il se rompt, on voit une fissure verticale continue dans l'arête, ou un décollement en tableau qui s'élargit vers le haut.

Un tirant n'est pas toujours la bonne réponse à ce cas précis. On dispose d'une famille de pièces plus légères :

• L'agrafe, barre plate ou ronde scellée en travers de la fissure, dans des saignées horizontales pratiquées dans les joints, à intervalles réguliers sur la hauteur. Elle recoud les deux lèvres.
• Le goujon de couture, barre scellée dans un forage incliné qui traverse la fissure en biais et vient chercher de la matière saine de part et d'autre.
• Le tirant d'angle en équerre, qui ceinture l'angle et reporte l'effort sur les deux murs.
• Le chaînage rapporté, barres logées dans les joints de lit sur une longueur, employé quand la maçonnerie a perdu toute cohésion horizontale.

Le choix dépend de ce qu'il y a derrière le parement. Un mur à deux parements et blocage intérieur ne se comporte pas comme un mur à pierres traversantes : une agrafe scellée dans un fourrage meuble ne trouve rien à quoi s'accrocher. Comprendre conditionne le choix du type d'ancrage bien plus que l'esthétique de la pièce visible.

Le matériau des pièces neuves mérite une phrase. L'inox austénitique est aujourd'hui la référence pour tout ce qui reste noyé et inaccessible, précisément parce qu'on ne pourra pas venir le surveiller. L'acier galvanisé perd sa protection au premier coup de foret et au premier scellement agressif. Et là où une pièce inox neuve vient au contact d'un fer ancien dans un milieu humide, le couple des deux métaux accélère la corrosion du plus vulnérable des deux : cela se prévoit, par isolation ou par choix d'un montage qui ne mélange pas.

Le scellement : là où le travail se gagne ou se perd

Une barre correcte mal scellée ne vaut rien. Le scellement est la partie la moins visible et la plus décisive du chantier.

Le forage, le nettoyage, l'injection

Le forage se fait en rotation seule ou en percussion très modérée. Un perforateur en percussion pleine puissance dans un moellon tendre ou dans un blocage fait s'effondrer les parois du trou et fissure ce qu'il traverse. Le trou est ensuite soufflé et écouvillonné : la poussière de forage forme une pellicule qui empêche toute adhérence, et c'est la cause d'échec la plus banale.

Vient le remplissage. Sur maçonnerie ancienne, un coulis minéral à base de chaux hydraulique naturelle, éventuellement chargé, est le choix cohérent : il reste perméable, il vieillit avec le mur, et il ne crée pas de point rigide. Le support doit être humidifié avant, sans quoi la maçonnerie boit l'eau du coulis et la prise avorte. Sur un forage borgne en pleine masse, l'injection se fait par le bas avec un tube qu'on retire au fur et à mesure, pour chasser l'air au lieu de l'emprisonner.

Les résines ont leur place, mais restreinte : sur une pierre saine et compacte, dans un ancrage court et bien identifié. Injectées dans un blocage hétérogène, elles se répandent dans les vides sans former d'ancrage, et le tube-grillage employé pour les contenir devient alors indispensable. Quand la maçonnerie est trop irrégulière pour garantir un scellement, la réponse n'est pas une meilleure colle : c'est un ancrage traversant qui travaille en butée sur une clé, et non en adhérence.

Le rebouchage en parement, et sa compatibilité

Le raccord visible autour de la clé se fait au mortier de chaux, dosé et sablé pour rester plus tendre que la pierre. Un rebouchage au ciment gris autour d'une clé produit exactement ce qu'on cherchait à éviter : une zone rigide et étanche, où l'eau se piège au contact du métal, et où les épaufrures reprennent en quelques hivers. Le dosage et le choix du sable sont ceux qui valent pour tout le reste du mur : un liant plus faible que le support, un sable dont la teinte se raccorde.

Un cas justifie un liant à prise rapide : le calage provisoire d'une pierre ou le blocage d'une pièce qu'on ne peut pas maintenir le temps d'une prise lente. Le ciment prompt naturel, le seul ciment qu'un mur ancien tolère, s'utilise alors en petite quantité, en calage, jamais en rebouchage général.

Enfin, la clé doit rester lisible. On ne la noie pas sous l'enduit. Une ferrure enduite devient une ferrure qu'on ne surveille plus, et dont la rouille se découvre le jour où la pierre éclate.

Ce qu'un propriétaire peut demander, exiger et vérifier

Le propriétaire n'a pas à concevoir l'ouvrage. Il a à s'assurer qu'il a bien été conçu, et à disposer d'un dossier qui servira au prochain propriétaire comme au prochain artisan.

Avant les travaux, ce qui doit exister :

• Un diagnostic écrit du mouvement : où, de combien, depuis quand, actif ou stabilisé, avec les relevés qui l'appuient. Un devis de tirants sans diagnostic préalable est un devis qui traite un symptôme.
• L'identification de la cause. Si la charpente pousse, elle sera reprise ; sinon le tirant encaissera indéfiniment un effort qui pouvait être supprimé. Si l'eau a pourri les abouts de solives, l'origine de l'eau se traite d'abord.
• Une note de calcul produite par un bureau d'études structure : hypothèses de charges, effort de traction retenu, section et nuance de la barre, dimensions de la clé et vérification de la contrainte sous appui.
• Un plan de repérage : nombre de tirants, niveaux, implantation, ce que chaque forage traverse.
• Les autorisations. Poser des clés visibles modifie l'aspect extérieur d'une façade ; selon la commune et le secteur, une déclaration préalable peut être requise, et l'avis d'un architecte des Bâtiments de France peut s'imposer aux abords d'un monument. Cela se vérifie en mairie avant de commander la ferraille.

Sur le devis, on cherche des mentions précises plutôt qu'un forfait : nombre et longueur des tirants, nuance et section des barres, type et dimensions des clés, mode d'ancrage, nature du coulis de scellement et du mortier de rebouchage, méthode de mise en tension, moyens d'accès. Les postes qui font varier le prix sont identifiables : hauteur et accès, épaisseur des murs et nature du blocage, longueur et nombre de forages, fourniture — barre standard ou clé forgée sur mesure —, ouvertures intérieures, dépose et repose de doublages ou de planchers. La façon de lire ces mentions est celle de n'importe quel devis de chaux : les mentions qui prouvent que le mur ancien est compris. Pour obtenir un chiffre réel, il faut faire chiffrer plusieurs entreprises sur le même diagnostic et le même plan : deux devis bâtis sur des hypothèses différentes ne se comparent pas.

Après les travaux, il reste deux choses à faire. Mettre en place ou conserver des témoins de fissure et relever leur état à intervalles réguliers pendant au moins un cycle de saisons complet. Et conserver le dossier : note de calcul, plan de repérage, photos des ancrages avant rebouchage. Un tirant dont personne ne sait plus où il passe est un tirant qu'on percera un jour par accident.

Questions fréquentes

Un tirant peut-il redresser un mur qui ventre ?

Non. Il fige la géométrie existante et empêche l'écartement de progresser. Serrer davantage ne redresse pas : cela concentre une pression sous la clé et risque de poinçonner la maçonnerie. Remettre un mur d'aplomb suppose un démontage et une repose, ou des opérations de vérinage lourdes réservées à des cas particuliers. Un mur retenu et légèrement dévers reste un mur sain.

Comment savoir si les clés visibles sur ma façade sont encore actives ?

En cherchant leur symétrique sur la façade opposée ou leur point d'ancrage intérieur, puis en observant le contact avec le parement. Un jour derrière la clé, une clavette qui a du jeu, une pierre épaufrée autour signalent un ancrage qui ne travaille plus comme prévu. La partie décisive reste invisible : seule l'inspection du tirant, à un endroit où il est accessible ou par un regard ouvert puis rebouché, permet de juger la section restante.

Faut-il remplacer une clé ancienne en fer forgé par de l'inox ?

Pas par principe. Une ferrure ancienne restée au sec peut avoir conservé l'essentiel de sa section, et elle fait partie de la façade. On remplace quand la section est mangée, quand la clé a cassé, ou quand l'ouvrage doit reprendre un effort supérieur à celui d'origine. Pour les pièces neuves noyées et inaccessibles, l'inox s'impose, en évitant le contact direct avec un fer ancien en zone humide.

Peut-on poser des tirants sans étude ?

Techniquement, on peut percer et boulonner. Mais sans effort calculé, la section de la barre et surtout la surface de la clé sont laissées au hasard, et c'est la maçonnerie qui encaisse l'erreur. Le tirant est un ouvrage de structure : le dimensionnement relève d'un bureau d'études, et la note de calcul est la pièce qui distingue une reprise d'un bricolage coûteux.

Combien coûte la pose de tirants sur une maison ancienne ?

Aucun chiffre général n'a de sens, parce que le prix dépend de l'accès, de la hauteur, de l'épaisseur et de la nature des murs, du nombre et de la longueur des forages, du type de clés et des reprises intérieures. Ce qui permet d'obtenir un montant réel : faire établir le diagnostic et la note de calcul d'abord, puis faire chiffrer plusieurs entreprises sur ce même dossier, avec un devis détaillé poste par poste plutôt qu'un forfait global.
