L'encorbellement d'une maison à pans de bois : pourquoi l'étage avance

Dans une rue ancienne, les étages avancent. Le premier déborde sur le rez-de-chaussée, parfois le second sur le premier, et la façade descend en gradins inversés jusqu'au trottoir. C'est l'encorbellement, et c'est l'un des traits les plus reconnaissables des maisons à pans de bois.

On explique généralement ce débord par une histoire d'impôt : on aurait taxé l'emprise au sol, donc on aurait construit en surplomb pour gagner de la surface sans payer. L'explication est séduisante, elle circule partout, et elle est mal établie. Elle ne rend compte ni des encorbellements sur cour, ni de ceux des bâtiments ruraux isolés où aucune contrainte de ce type n'existait, ni de la faible surface réellement gagnée. Les raisons constructives, elles, se vérifient sur les bâtiments eux-mêmes.

Cet article explique pourquoi l'étage avance, ce que ce débord protège, et pourquoi c'est précisément à cet endroit que les désordres se concentrent aujourd'hui — parce que c'est là que le bois est le plus exposé et le plus difficile à voir.

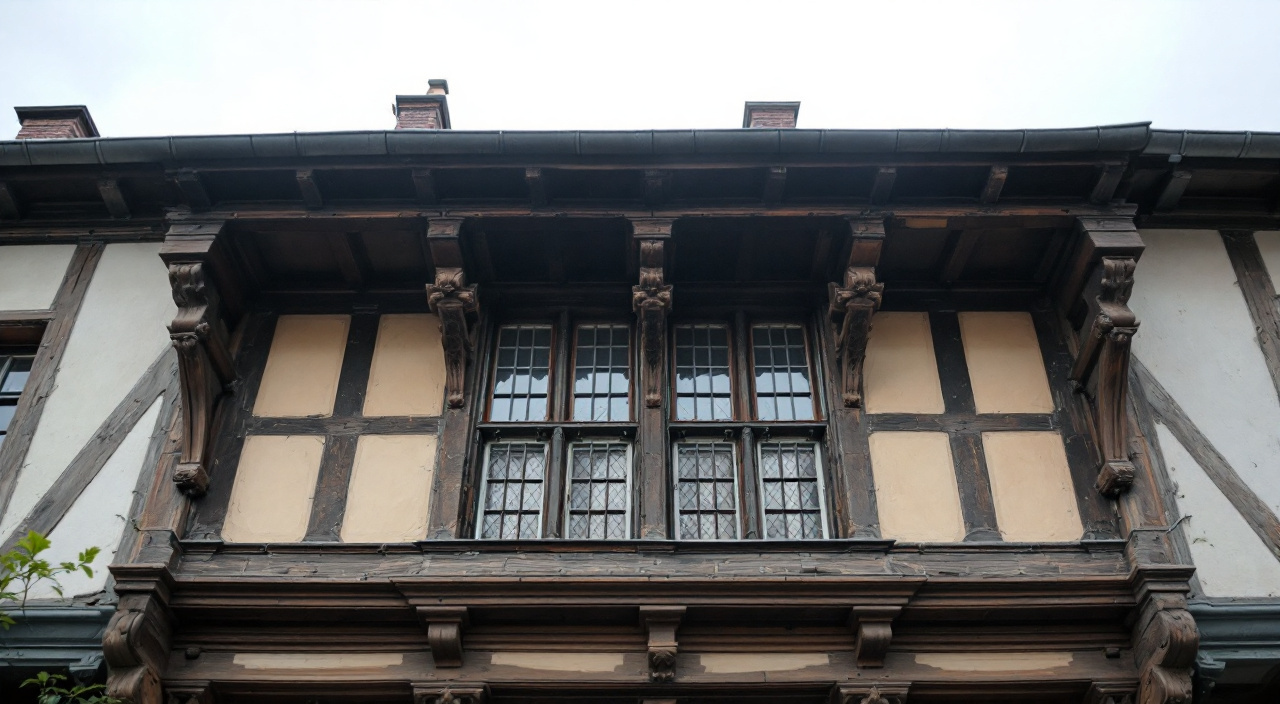

Ce qu'est un encorbellement, mécaniquement

La géométrie de base

Le principe est simple. Les solives du plancher de l'étage ne s'arrêtent pas au nu du mur : elles le traversent et dépassent au-delà, de quelques dizaines de centimètres. Sur ces extrémités en saillie repose une pièce horizontale — sablière de rive, poutre de rive — qui porte à son tour la sablière basse du pan de bois de l'étage. Le mur du dessus se trouve ainsi décalé vers l'extérieur par rapport à celui du dessous.

Chaque solive fonctionne donc en porte-à-faux : elle est chargée à son extrémité extérieure, elle prend appui sur le mur inférieur, et elle est retenue à l'intérieur par le poids du plancher et par ce qui repose dessus. C'est un levier, et il ne tient que parce que le bras intérieur est beaucoup plus long et beaucoup plus chargé que le bras extérieur.

Cette compréhension change tout pour la suite : ce qui tient l'encorbellement n'est pas la résistance du bois en saillie, c'est l'équilibre du levier. Alléger l'intérieur, couper des solives pour une trémie d'escalier, ou charger davantage l'extérieur sans réfléchir modifie cet équilibre.

Les variantes

Toutes les avancées ne sont pas faites de la même façon, et le vocabulaire du devis change en conséquence :

• L'encorbellement sur abouts de solives, décrit ci-dessus, est le cas le plus courant.
• L'encorbellement sur corbeaux ou sur consoles : des pièces courtes, parfois moulurées ou sculptées, sont fichées dans le mur et portent la sablière de rive. Les solives ne débordent alors pas nécessairement.
• L'encorbellement sur about de poutre maîtresse, où seules les grosses pièces débordent, une sablière reprenant l'ensemble.
• Le faux encorbellement, obtenu par un simple habillage rapporté sans débord de structure. Il en existe, notamment sur des remaniements du dix-neuvième siècle, et le distinguer d'un vrai encorbellement est le premier travail du diagnostic — parce que les désordres et les réparations n'ont rien à voir.

Pourquoi l'étage avance : les raisons qui tiennent

Protéger le mur du dessous

C'est la raison la plus visible sur le terrain. Un pan de bois craint l'eau : le bois qui reste humide pourrit, le torchis se délave, les assemblages travaillent. Un débord d'étage crée un abri au-dessus du mur inférieur, exactement comme un débord de toiture protège le haut d'un mur.

L'effet est cumulatif quand plusieurs niveaux se superposent : chaque étage protège celui du dessous, et le rez-de-chaussée — le plus exposé au rejaillissement, le plus sollicité par les passages — se retrouve doublement abrité, par l'étage et par la toiture. Sur une rue étroite ancienne, l'eau de pluie touche assez peu le bas des murs.

Cette logique est la même que celle qui gouverne tout le bâti ancien : on ne rend pas le mur étanche, on empêche l'eau d'y arriver et on la laisse repartir de ce qui en a pris. Le raisonnement se retrouve à l'autre extrémité du mur, dans arase, solin et rive : par où l'eau entre.

Contrebalancer la flexion du plancher

Une raison mécanique, moins connue et pourtant décisive. Une solive chargée fléchit en son milieu ; ses extrémités, elles, tendent à se relever. En prolongeant la solive au-delà de son appui et en la chargeant à cette extrémité par le poids du mur de l'étage, on applique un moment inverse qui réduit la flèche au milieu de la portée.

Autrement dit : le mur qui avance appuie sur le bout de la solive et redresse le plancher. Le porte-à-faux n'est pas seulement une saillie, c'est un contrepoids. Cela explique qu'on trouve des encorbellements sur des façades arrière ou sur cour, là où aucune considération de rue ni de surface ne joue.

Éviter d'aligner les assemblages d'un niveau sur l'autre

Un pan de bois se monte niveau par niveau. La sablière haute d'un niveau, le plancher, la sablière basse du niveau suivant se superposent en un empilement de pièces horizontales. Décaler le mur supérieur vers l'extérieur permet à chaque niveau de reposer proprement sur la structure du plancher, sans devoir faire coïncider verticalement des montants qui ne sont pas de la même trame, et sans concentrer tous les assemblages sur une même ligne.

Cette liberté a une conséquence visible : d'un niveau à l'autre, le rythme des colombes et la position des baies peuvent changer sans que la structure en souffre.

Faire avec les longueurs de bois disponibles

Une ossature à pans de bois se compose de pièces de longueur limitée par ce que la forêt donnait et par ce qu'on pouvait transporter et lever. Construire en niveaux indépendants superposés — chaque niveau ayant ses propres montants d'une hauteur d'étage — permet d'employer des bois courts, plus faciles à trouver, à équarrir et à mettre en œuvre que des montants continus sur toute la hauteur. L'encorbellement est le mode d'assemblage naturel de cette construction par étages empilés.

Et la surface gagnée ?

Elle existe, et personne ne l'a dédaignée dans un tissu urbain dense où la parcelle était étroite. Mais elle est modeste, et elle ne justifie pas à elle seule un dispositif constructif aussi répandu, y compris là où la contrainte foncière était nulle. Retenez-la comme un avantage collatéral, pas comme la cause. Sur les fronts bâtis serrés des villes de bord de rivière, l'accumulation de ces logiques donne des rues entières en surplomb, comme le décrit les pans de bois au bord des bras de la Risle.

Ce que l'encorbellement expose

Le débord protège le mur du dessous, mais il expose lui-même trois zones fragiles, et ce sont exactement celles qui posent problème aujourd'hui.

L'about de solive. Il sort du mur, il est à l'air libre, il est en bout de fil — c'est-à-dire que ses fibres sont ouvertes, donc particulièrement absorbantes. L'eau qui ruisselle sur la façade de l'étage descend jusqu'à lui, et le bout de bois la boit comme une mèche.

La sous-face du débord. C'est un plafond extérieur, souvent oublié dans l'entretien, où l'eau chassée par le vent remonte, où les oiseaux nichent, où l'humidité stagne parce que le soleil n'y va jamais.

Le décrochement lui-même, c'est-à-dire la ligne où le mur de l'étage vient en surplomb. C'est une arête horizontale sur laquelle l'eau devrait décrocher et tomber au vide. Si un dispositif de larmier — une saillie, un chanfrein, une goutte d'eau, un bandeau, une couvertine — a disparu ou n'a jamais existé, l'eau revient par capillarité sous le débord et pénètre à l'endroit le plus sensible.

Les désordres propres à cette zone

L'about de solive qui pourrit

C'est le désordre numéro un, et il est presque toujours en cause quand une avancée « descend ». Le bois pourrit là où il est humide en permanence : dans la maçonnerie s'il y est engagé, ou juste au nu extérieur du mur.

Les signes visibles depuis la rue : un affaissement localisé du bandeau ou de la sablière de rive, un ou deux points qui descendent plus que les autres, une déformation en vague de la ligne horizontale du débord. À l'intérieur : un plancher qui plonge vers la façade, une plinthe qui se décolle, une porte qui ne ferme plus au même endroit.

Le test simple, si l'about est accessible : appuyer avec la pointe d'un couteau ou une pointe fine. Un bois sain résiste ; un bois pourri s'enfonce sans effort et s'effrite. Faites ce test à plusieurs endroits : la dégradation est très inégale d'une solive à l'autre selon les hasards de l'exposition.

La sablière de rive qui prend de la flèche

Elle porte tout le mur de l'étage entre les points d'appui que sont les abouts. Si un about a lâché, sa portée double d'un coup et elle fléchit. Une ligne de débord qui n'est plus droite, lue à l'œil en se plaçant dans son axe depuis la rue, est le meilleur détecteur gratuit de ce désordre.

Le basculement vers l'extérieur

Un encorbellement tient par équilibre de levier. Si le bras intérieur est allégé ou coupé — trémie d'escalier percée près de la façade, solives sectionnées pour un conduit, plancher déposé lors d'un aménagement de combles — le porte-à-faux perd son contrepoids et l'ensemble bascule lentement vers l'extérieur.

Le symptôme est un dévers croissant de la façade de l'étage, à distinguer d'un dévers ancien et stabilisé. La méthode de mesure et de suivi, et la conduite à tenir, sont exposées dans redresser un colombage désaxé. Le point à retenir : on ne redresse jamais un encorbellement sans avoir d'abord repris ce qui le retient à l'intérieur.

Le remplissage qui se fissure au décrochement

Le mouvement se lit d'abord dans le matériau le plus fragile. Une fissure horizontale continue le long du bandeau, ou des remplissages qui se descellent systématiquement dans la première rangée de cases au-dessus du décrochement, indiquent un travail de la structure. Le réflexe de reboucher ces fissures au mortier rigide est le pire possible : il masque le symptôme, empêche l'eau de sortir, et casse le remplissage voisin. Ce que le remplissage doit et ne doit pas faire est détaillé dans ce que le remplissage doit faire.

Les habillages qui aggravent

L'encorbellement a souvent été « protégé » au fil du temps, et parfois mal. Trois cas fréquents :

• Une sous-face fermée par un panneau étanche — contreplaqué, PVC, plaque cimentaire — qui enferme les abouts de solives dans un volume non ventilé où l'humidité ne repart plus. Le bois pourrit à l'abri du regard.
• Un habillage en zinc ou en bac posé sur la ligne de débord sans ventilation en sous-face, qui condense par-dessous.
• Un enduit ciment ou un ragréage appliqué sur le décrochement pour « faire propre », qui bloque le séchage du bois qu'il enrobe.

À l'inverse, un essentage bien conçu — ardoise, bardeau, planches à recouvrement, posé sur liteaux avec une lame d'air ventilée — est une protection traditionnelle parfaitement compatible, et souvent la meilleure solution sur une façade très exposée. La distinction entre protéger et enfermer est développée dans proteger un mur sans l'enfermer.

Diagnostiquer sans rien démonter

Depuis la rue

Placez-vous dans l'axe de la façade, à l'extrémité de la rue, et regardez la ligne du débord en enfilade. Toute ondulation, tout point bas, tout décrochement local se voit immédiatement. Faites la même chose avec la ligne d'égout de toiture et la ligne de la sablière basse : trois lignes horizontales qui ne sont plus parallèles racontent une histoire.

Photographiez ensuite la sous-face du débord, appareil pointé vers le haut, en plusieurs points de la façade. On y voit les abouts, leur couleur, les coulures, les mousses, les nids, les fentes.

Depuis l'intérieur

Posez une bille ou un niveau à bulle sur le plancher de l'étage, près de la façade et au centre de la pièce. Un plancher qui plonge vers la façade est un signe. Regardez ensuite si les solives sont visibles au plafond du niveau inférieur : leur état à l'entrée dans le mur, la présence de trous d'insectes, de vermoulure, d'auréoles.

Les signes qui imposent un avis rapide

Un affaissement qui s'aggrave d'un mois sur l'autre, une fissure qui s'ouvre entre le mur de l'étage et le plancher, un craquement au passage, une déformation qui apparaît après un aménagement récent : dans ces cas, l'urgence est l'étaiement provisoire par un professionnel, pas la réparation.

Ce qu'on peut faire, et dans quel ordre

• 1. Arrêter l'eau d'abord. Gouttières, descentes, rives, couverture, larmier au décrochement, remplissage fissuré. Toute réparation de bois faite sous une arrivée d'eau non traitée est perdue.
• 2. Ventiler. Rouvrir une sous-face fermée, retirer un habillage étanche, permettre à l'air de circuler autour des abouts. C'est souvent la mesure la plus efficace et la moins chère.
• 3. Sonder. Faire évaluer l'état réel de chaque about par un charpentier, au poinçon et si nécessaire par un sondage à la mèche fine. C'est ce sondage qui dit combien de pièces sont concernées, et c'est la donnée qui fixe le budget.
• 4. Étayer si nécessaire, avant toute dépose, en reportant la charge sur des appuis capables de la reprendre.
• 5. Réparer par la méthode la plus conservatoire possible. Une solive dont seul l'about est atteint se répare en greffant un bout de bois neuf sur la partie saine, ou en moisant la pièce par des flasques latérales. La dépose complète est le dernier recours. Les trois techniques et leurs conditions d'emploi sont comparées dans greffe, moise ou dépose.
• 6. Restituer le larmier, sans quoi le désordre reviendra.

Ce qu'il ne faut pas faire

• Poser un poteau ou un étai définitif sous le débord pour « soulager ». Cela transforme un porte-à-faux en appui, change complètement le fonctionnement du plancher, et reporte les efforts là où personne ne les attend. Un étai est une mesure provisoire, décidée avec un professionnel.
• Combler la sous-face au mortier ou l'enduire pour arrêter les infiltrations. On enferme le bois humide.
• Remplacer un about pourri par un scellement chimique et une prothèse improvisée. Les prothèses de résine armée existent et sont parfois pertinentes, mais elles relèvent d'une étude, pas du bricolage : mal dimensionnées, elles créent un point rigide et l'eau se piège au raccord.
• Charger l'extérieur du débord : bac à fleurs suspendu, garde-corps lourd, enseigne, panneau. Le levier travaille dans le mauvais sens.
• Couper des solives à l'intérieur pour un escalier, une gaine ou une trémie, sans étude. C'est la cause la plus fréquente des basculements récents.

Questions fréquentes

Un encorbellement qui penche est-il dangereux ?

Pas nécessairement. Beaucoup d'avancées anciennes présentent un dévers acquis depuis très longtemps et parfaitement stable. Ce qui compte n'est pas l'existence du dévers mais son évolution. La conduite raisonnable est de mesurer et de dater : repérez trois points de la façade, mesurez l'écart au fil à plomb depuis un repère fixe, photographiez, notez la date, et refaites la même mesure six mois puis un an plus tard. Un dévers stable se surveille ; un dévers qui progresse se traite.

Peut-on supprimer un encorbellement pour aligner la façade ?

Techniquement, cela revient à reconstruire le mur de l'étage sur un autre appui, donc à toucher à la structure, au plancher et à la couverture. Le coût est celui d'une reconstruction, la perte patrimoniale est totale, et l'opération relève d'une autorisation d'urbanisme dont les conditions dépendent entièrement de la commune et de la situation de l'immeuble. Ce n'est pas une piste raisonnable ; supprimer l'avancée revient en outre à exposer à la pluie un mur qui n'a jamais été conçu pour la recevoir.

Comment protéger la sous-face du débord ?

En ventilant plutôt qu'en fermant. Si un habillage est souhaité, il doit être posé sur liteaux avec lame d'air et entrées d'air, en matériau perméable ou au moins non piégeant, et il doit rester démontable pour permettre l'inspection. Un lambris de bois posé sur tasseaux, ventilé, remplit ce rôle depuis longtemps. Ce qui est proscrit, c'est le panneau étanche collé au plein.

L'eau qui tombe du débord tache le mur du dessous : que faire ?

C'est le signe qu'il n'y a plus de larmier efficace ou que l'eau y adhère au lieu de décrocher. Un bandeau saillant, un chanfrein en sous-face, une petite couvertine, un profil de rejet correctement dimensionné rétablissent le décrochement. Ce détail se dessine sur place, en fonction de la géométrie existante : demandez à l'artisan de vous montrer en coupe comment l'eau va tomber, et non simplement le produit qu'il compte poser.

Combien de solives faut-il reprendre en général ?

Personne ne peut le dire sans avoir sondé. La dégradation est très inégale — une solive sous une descente d'eau pluviale peut être ruinée alors que sa voisine à cinquante centimètres est intacte. C'est pourquoi le sondage précède le devis, et pourquoi un devis forfaitaire annoncé avant sondage est un devis à discuter. Demandez que le nombre de pièces reprises soit un poste unitaire, chiffré à la pièce, avec un constat contradictoire après ouverture.

Faut-il traiter les bois contre les insectes à cette occasion ?

La question se pose si un sondage révèle une attaque active, ce qui est différent de trous anciens. Le traitement n'a de sens que sur du bois sec : appliqué sur un bois humide, il ne pénètre pas et masque le vrai problème, qui est l'eau. L'ordre est donc toujours le même — arrêter l'eau, laisser sécher, puis traiter si l'attaque est avérée, et jamais l'inverse.
