Reconnaître un arc de décharge dans un mur ancien, et ce qu'il porte

Qu'est-ce qu'un arc de décharge, et ce qu'il porte

Un arc de décharge est un arc de maçonnerie monté dans l'épaisseur d'un mur, au-dessus d'une baie, d'un linteau ou d'un point faible. Il a une seule fonction : dévier vers ses deux appuis latéraux le poids de la maçonnerie qui se trouve au-dessus de lui. Ce qui reste à porter pour le linteau, c'est le seul volume compris entre le dessus de la baie et l'intrados de l'arc. Tout le reste — l'étage supérieur, la sablière, la charpente, la couverture, la charge accumulée depuis que le mur existe — contourne l'ouverture par les côtés et descend dans les piédroits. Un arc de décharge ne porte donc pas la baie : il la soulage. C'est exactement pour cela qu'on le trouve là où le constructeur savait que la pièce du dessous ne tiendrait pas seule sous tout le mur.

Deuxième réponse, celle que cherche le lecteur arrivé avec « arc de décharge fissuré » : une fissure sur un arc n'annonce pas forcément un effondrement. Un arc travaille en compression et supporte mal la traction ; il se fend volontiers quand sa géométrie se réajuste de quelques millimètres, et il continue ensuite à porter. Ce qui compte n'est pas la présence d'une fissure, mais son emplacement, sa forme, son ouverture, et surtout le fait qu'elle bouge encore ou non. Un arc fendu une fois, il y a longtemps, et stable depuis, est un arc qui a trouvé son équilibre. Un arc dont la clé descend, dont les joints s'ouvrent en sous-face et dont les piédroits se fendent en même temps est un arc dont l'appui se dérobe. Ce sont deux situations sans rapport, et deux chantiers sans rapport.

Avant de percer, de dégarnir, de reboucher ou d'élargir sous un arc de décharge, il faut savoir de quoi il décharge et sur quoi il s'appuie. L'ordre inverse a coûté des pans de mur entiers.

Décharge, linteau, plate-bande : trois pièces qu'on confond

Le linteau ferme le haut de la baie. C'est une pièce droite — bois, pierre monolithe, brique posée sur un cintre — qui travaille en flexion et qui porte ce qu'on pose dessus.

L'arc de décharge est au-dessus, souvent séparé du linteau par une hauteur de maçonnerie. Il ne ferme rien : il détourne. Entre lui et le linteau, l'espace est parfois rempli de moellons secs, parfois d'un blocage léger, parfois laissé vide — un vide volontaire, qui garantit que la charge ne redescendra pas sur le linteau même si l'arc s'assoit un peu.

La plate-bande est un cas intermédiaire : un linteau appareillé en claveaux, à intrados horizontal, qui fonctionne comme un arc très surbaissé. Elle est belle et fragile ; le moindre écartement de ses appuis la fait descendre. Beaucoup de plates-bandes de bourg sont doublées, en arrière, par un arc de décharge invisible depuis la rue.

Confondre les trois conduit à des erreurs de diagnostic classiques : croire qu'un linteau bois est en train de rompre alors que c'est l'arc au-dessus qui s'est assis, ou l'inverse. Sur le comportement propre des pièces droites en bois, l'article sur les linteaux bois et la lecture d'une flèche donne les repères de mesure ; ils se lisent en parallèle de ce qui suit.

Comment un arc décharge : le chemin que prend la charge

Un arc est une suite de claveaux qui ne tiennent que parce qu'ils se poussent mutuellement. La charge verticale entre par le haut, se transforme en une poussée oblique qui court dans l'épaisseur de l'arc, et ressort aux naissances — les deux points où l'arc se pose sur ses appuis. Cette poussée n'est jamais verticale. Elle a toujours une composante horizontale, dirigée vers l'extérieur. C'est le fait central : un arc pousse ses appuis de côté.

Le mur ancien encaisse cette poussée par sa propre masse. À droite et à gauche de la baie, le trumeau — la portion de mur pleine entre deux ouvertures — sert de culée. Plus il est large, plus il est lourd, mieux il résiste. C'est pour cette raison que les façades anciennes gardent des trumeaux généreux et des baies alignées verticalement d'un étage à l'autre : les charges descendent en colonnes, et les arcs se relaient sans jamais demander à une portion de mur mince de tenir une poussée.

Le corollaire est brutal. Tout ce qui affaiblit le piédroit ou le trumeau affaiblit l'arc, même si on ne touche pas à l'arc. Dégarnir un joint sur un mètre de haut au pied d'un jambage, ouvrir une saignée verticale pour un fourreau électrique, poser une porte plus large, démolir un appentis qui contrebutait le mur : dans les quatre cas, l'arc ne bouge pas tout de suite, mais son appui glisse, la poussée trouve moins de résistance, et l'arc s'aplatit lentement. Un arc qui s'aplatit a besoin de plus de place entre ses naissances. C'est l'écartement qui fissure, pas le poids.

Le troisième terme est la nature du cœur du mur. Un arc de décharge ne travaille bien que si la maçonnerie derrière lui est continue et dense. Dans un mur à deux parements et remplissage médiocre, l'arc peut n'exister que sur le parement extérieur et ne rien décharger du tout à l'intérieur — situation fréquente, et invisible tant qu'on n'a pas regardé la coupe. La composition interne d'un mur ancien, décrite dans l'article sur , commande directement ce qu'un arc peut ou ne peut pas reprendre.

Le repérer quand le mur est enduit

Dans le bâti ancien courant, l'arc de décharge est presque toujours caché. Il a été monté en brique ou en moellons ordinaires, sans intention décorative, puis enduit avec le reste. Il faut donc le déduire.

Ce que la surface laisse voir

• Le dessin en creux ou en relief sous l'enduit. Un enduit ancien à la chaux suit son support. Au-dessus d'une baie, une courbe très douce, plus claire ou plus sombre que le reste, dessinée par la lumière rasante d'un matin ou d'un soir, trahit souvent un arc. On la voit mal de face et très bien en se plaçant contre le mur, l'œil au ras du parement.
• La faïençure orientée. Le réseau de microfissures d'un vieil enduit s'organise selon les joints du support. Un chapelet de fines fissures dessinant un arc régulier au-dessus d'une fenêtre est un indice fort, même quand aucun relief n'apparaît.
• La différence de salissure. Brique et pierre ne boivent pas pareil. Un arc de brique sous un enduit mince sèche plus vite que les moellons autour ; après une pluie, la courbe se révèle une demi-heure avant le reste du mur, puis disparaît.
• Le repentir de la baie. Un arc de décharge en plein cintre au-dessus d'une fenêtre rectangulaire signale presque toujours une ouverture d'origine plus haute ou plus large, rebouchée. La lecture des reprises de maçonnerie, traitée dans l'article sur lire un mur ancien et reconnaître les reprises, donne la méthode complète pour trancher.
• La face intérieure. Beaucoup d'arcs se voient depuis l'intérieur, dans les combles, dans une cave, dans un placard, derrière un doublage — partout où le mur n'a pas été replâtré. C'est le premier endroit à regarder, et le moins cher.

Ce qu'on entend et ce qu'on mesure

Le son au maillet reste l'outil le plus rapide. Un enduit correctement adhérent sur brique pleine rend un son mat et court ; sur un moellon calcaire, un son plus grave ; sur un vide ou un décollement, un son creux. En frappant doucement sur une grille imaginaire de la largeur d'une main, on relève à la craie les points sourds : la courbe apparaît d'elle-même. Cela ne fait aucun dégât et se fait en une heure sur une façade.

Le sondage ponctuel vient ensuite, si nécessaire. On dégage une fenêtre d'enduit de la taille d'une paume, à l'endroit où l'arc devrait naître, jamais à la clé. Si l'on trouve un claveau ou un rang de brique posé sur chant, on tient l'arc, et on rebouche à la chaux dans la journée. Un sondage à la clé, lui, retire précisément la matière au point le plus sollicité et n'apprend rien de plus.

L'appareil photo aide plus qu'on ne croit. Une photographie prise de loin, au téléobjectif, par lumière rasante et sans flash, aplatit le relief des enduits et fait ressortir les alignements. C'est un outil de diagnostic, pas d'archive : on le refait à chaque saison, du même point, et on compare.

Les formes qu'on rencontre dans le bâti ancien

Il n'y a pas un arc de décharge, il y en a une famille, et la forme dit à peu près pour quoi il a été monté.

• L'arc en plein cintre, demi-cercle complet. Le plus ancien, le plus stable géométriquement, celui qui pousse le moins de côté parce que sa poussée redescend presque verticalement dans les piédroits. On le trouve sur les granges, les dépendances, les murs épais.
• L'arc segmentaire ou surbaissé, portion de cercle plus plate. Économe en hauteur, très fréquent au-dessus des fenêtres de maisons de bourg. Il pousse beaucoup plus fort horizontalement que le plein cintre, et c'est celui qui demande les meilleurs appuis.

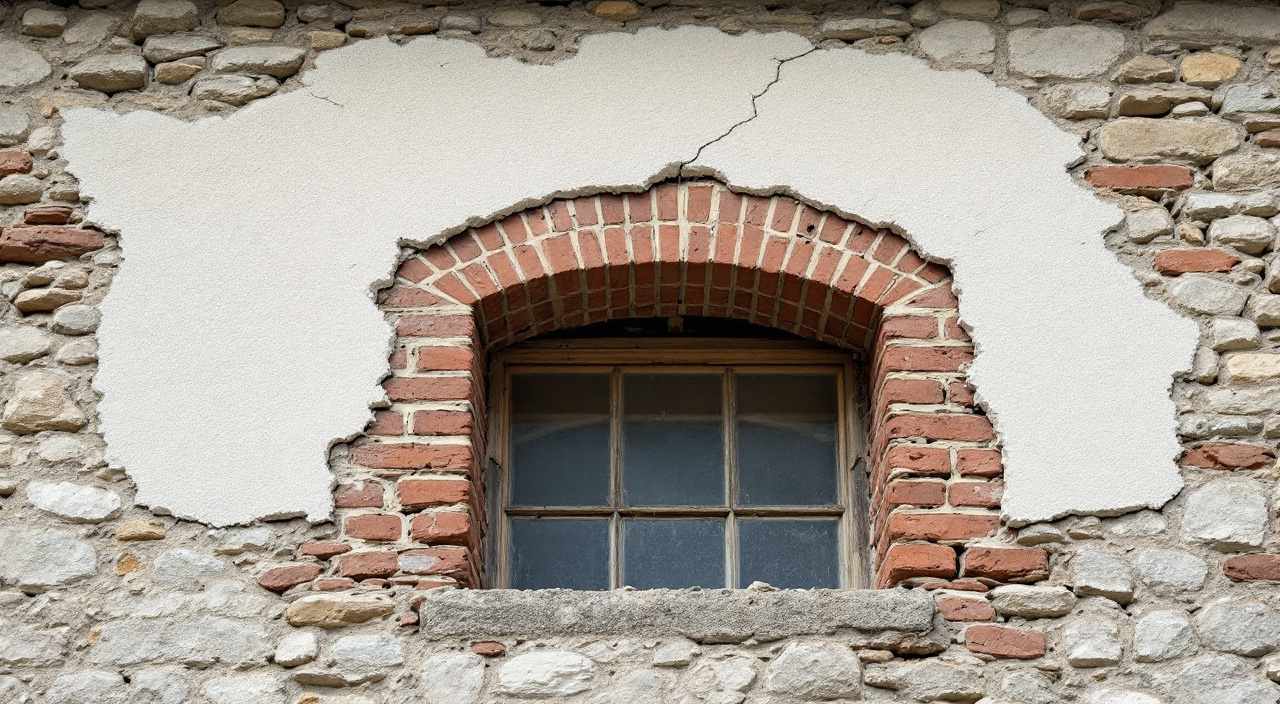

• L'arc appareillé en brique sur chant, un ou deux rangs, souvent dans un mur de moellons ou de silex. Bon marché, efficace, courant dans tout le bâti rural du dix-neuvième siècle. Sa faiblesse est le mortier : des joints fins et durcis par le temps y font toute la résistance.
• La décharge triangulaire, deux pierres inclinées l'une contre l'autre. Ce n'est pas un arc au sens strict, mais le principe est le même — deux forces obliques qui s'annulent en haut. On la voit sur les linteaux de porte de granges et sur beaucoup de pignons.
• L'arc noyé dans le blocage, invisible en parement, monté au milieu de l'épaisseur du mur. Il n'apparaît qu'à la démolition ou au carottage, et sa présence explique parfois qu'un mur tienne alors que son linteau apparent est cassé depuis longtemps.
• L'arrière-voussure, arc monté côté intérieur pour dégager la feuillure et alléger le tableau. Elle porte souvent plus qu'on ne le pense.

Une même baie peut cumuler deux dispositifs : un linteau bois côté intérieur, une plate-bande de pierre côté rue, un arc de brique noyé entre les deux. C'est précisément dans ces baies composites que les erreurs de reprise se paient le plus cher, parce qu'on répare la pièce visible et qu'on ignore celle qui travaille.

Un arc de décharge fissuré : lire ce que la fissure raconte

Trois questions, toujours dans le même ordre. Où passe la fissure ? Traverse-t-elle la pierre ou suit-elle les joints ? Bouge-t-elle encore ?

La fissure à la clé

Une fissure verticale fine à la clé, ou une paire de fissures symétriques de part et d'autre, est la signature d'un arc qui s'est légèrement aplati. Les naissances se sont écartées, la clé est descendue de quelques millimètres, l'arc a trouvé une nouvelle géométrie et s'est bloqué dessus. Si les lèvres sont sales, colonisées, remplies d'un vieux mortier de rebouchage lui-même fissuré, le mouvement est ancien. S'il est net, clair, avec des arêtes vives et de la poussière fraîche au pied du mur, il est récent.

Le point à vérifier ensuite est le niveau de la clé par rapport aux claveaux voisins. On tend un cordeau ou on applique une règle sur l'extrados : une clé qui affleure encore signe un arc simplement fendu ; une clé descendue d'une épaisseur de joint annonce que le mécanisme est en cours.

Les joints ouverts aux reins et le claveau qui descend

Les reins de l'arc — à peu près à mi-hauteur entre naissance et clé — sont l'autre zone sensible. Quand les joints s'y ouvrent en sous-face, en biseau, l'arc est en train de se déformer en S : il s'aplatit en haut et se soulève sur les côtés. C'est le mécanisme d'ouverture classique d'un arc dont les appuis cèdent, et il est plus parlant qu'une fissure de clé.

Un claveau isolé qui descend de quelques millimètres par rapport à ses voisins raconte autre chose : une perte de portance très locale, souvent la ruine du mortier autour de lui, l'éclatement d'une ferrure noyée, ou une pierre gélive qui s'est délitée. Le reste de l'arc peut être parfaitement sain. On traite le claveau, pas l'arc.

Quand la fissure descend dans le piédroit

C'est le cas qui change de catégorie. Si la fissure de l'arc se prolonge vers le bas, dans le jambage, puis dans le soubassement, l'arc n'est plus la cause : il est le témoin. Le mur, lui, tourne ou tasse. On cherche alors ailleurs — une fondation qui a bougé, un sol argileux qui a travaillé après un été sec, une descente d'eau qui infiltre au pied, un mur qui prend du ventre. La mesure du hors-plomb devient prioritaire, et la méthode figure dans l'article sur un mur ancien qui ventre et la mesure du dévers.

Dans tous les cas, une fissure qui traverse les pierres et pas seulement les joints indique une contrainte supérieure à ce que le matériau encaisse. Une fissure qui suit les joints indique un mouvement que la maçonnerie a absorbé en se réorganisant. La première est plus sérieuse que la seconde.

Ce qui met un arc en mouvement

Les causes se comptent sur les doigts d'une main, et elles se cumulent.

• Le tassement différentiel d'appui. Un piédroit descend plus que l'autre, l'arc se déforme en travers. Cause la plus fréquente sur bâti rural sans fondation profonde.
• La ruine du linteau situé dessous. Un linteau bois pourri se tasse, la maçonnerie de remplissage entre linteau et arc descend avec lui, et l'arc se retrouve à porter ce qu'il n'était pas censé porter. Le sinistre a l'air de venir de l'arc ; il vient du bois.
• L'affaiblissement du trumeau. Saignée verticale, ouverture nouvelle trop près, démolition d'un contrefort ou d'un bâtiment mitoyen. La poussée n'a plus de culée.
• La corrosion d'un fer. Ancrage, tirant, chaînage ou barreau scellé dans un claveau : la rouille gonfle et fend la pierre de l'intérieur. Le désordre est très localisé et très net, décrit en détail dans l'article sur les ferrures scellées dans la pierre.
• L'eau et le gel. Un arc de brique dont la couvertine ou la corniche fuit se gorge d'eau, le mortier se lessive, les briques se délitent au gel, l'arc perd sa cohésion joint après joint.
• Le rejointoiement au ciment. Un mortier trop dur dans un arc ancien empêche les micro-ajustements, concentre les contraintes sur les arêtes des claveaux et les fait épaufrer. L'arc devient rigide là où il devait rester légèrement souple.

Ce qu'on ne fait pas sous un arc de décharge

Il n'y a pas de liste plus utile dans cet article que celle-ci.

On ne perce pas. Ni une prise, ni une grille de ventilation, ni un passage de conduit, ni un carottage, tant que le tracé de l'arc n'est pas relevé. Un carottage placé à une naissance retire l'appui d'un arc entier. Percer dans le triangle situé entre linteau et arc paraît anodin — c'est justement la zone où la maçonnerie est la plus meuble, parfois montée à sec, et où le percement provoque une coulée de blocage à l'intérieur du mur. Les règles générales d'un percement dans une maçonnerie ancienne sont détaillées dans l'article sur percer une ouverture dans un mur ancien.

On n'élargit pas la baie du dessous. Élargir, c'est déplacer les piédroits vers l'extérieur, donc supprimer l'appui de l'arc du côté où l'on gagne. Un arc dont une naissance est décaissée sans étaiement descend, parfois pendant la découpe, parfois trois semaines plus tard.

On ne dégarnit pas les joints d'un arc sur toute sa longueur en une fois. Un arc tient par la continuité de ses joints. On reprend un joint sur deux, on laisse durcir, on revient. Le principe et les fautes courantes sont développés dans l'article sur rejointoyer sans abîmer.

On ne rebouche pas une fissure vivante. Boucher au mortier une fissure qui bouge encore ne fait qu'effacer le témoin. Le mouvement reprendra, le rebouchage se fendra, et on aura perdu une saison d'observation. On surveille d'abord, on rebouche après.

On ne rigidifie pas au ciment. Un arc ancien est une structure qui vit. Le ciment le fige, transfère les contraintes aux pierres et les casse. C'est le même principe que celui exposé sur le choix du liant, et la conséquence est la même : le mur perd sa capacité à encaisser sans se rompre.

On ne pose pas une charge nouvelle au-dessus sans calcul. Une panne reprise, une dalle, un plancher repris en appui direct au-dessus d'un arc changent le régime de charge. Un arc dimensionné pour son propre mur ne l'est pas pour une descente ponctuelle.

Surveiller, mesurer, et savoir quand appeler

La surveillance domestique est simple et sérieuse. On photographie la fissure de face, avec une règle graduée posée à côté, du même point et à la même heure, à quatre moments de l'année : fin d'hiver, fin de printemps, fin d'été, fin d'automne. Le cycle des saisons est le meilleur révélateur des mouvements de sol. On complète par un repère collé de part et d'autre de la fissure — deux plots de mortier de chaux, ou une jauge à fissures du commerce — dont on relève l'écart au pied à coulisse. Un an de relevés vaut mieux qu'un avis pris sur une seule visite.

Ce qui impose de ne pas attendre : une clé descendue de façon visible à l'œil nu, des claveaux qui sonnent creux, une fissure qui s'ouvre de façon mesurable en quelques semaines, des chutes de mortier ou de débris au pied du mur, une porte ou une fenêtre du dessous qui coince alors qu'elle fermait, un plancher qui bouge à l'étage. Dans ces cas, on étaie avant de diagnostiquer, et l'étaiement se pose sous les appuis, pas au milieu de la baie.

Sur le plan des intervenants, un maçon habitué au bâti ancien lit un arc simple. Dès que le désordre touche les appuis, qu'il descend dans le soubassement, ou qu'il concerne un mur porteur d'étage, l'ordre logique est : relevé et mesures, puis avis d'un bureau d'études ou d'un maître d'œuvre qui écrit la cause, puis seulement devis de travaux. Faire établir le diagnostic par celui qui vendra la reprise revient à confier la question et la réponse à la même main.

Ce qu'un devis de reprise doit dire

Un devis crédible sur un arc de décharge nomme la cause avant de nommer le remède. Il précise l'étaiement — où il se pose, sur quoi il prend appui, combien de temps il reste. Il détaille le liant et le sable du mortier de reprise, sa compatibilité avec l'existant, et la façon dont les joints seront repris par passes. Il indique si des claveaux sont déposés et remplacés, et par quelle pierre. Il dit ce qu'on fait du linteau situé dessous. Il prévoit un temps d'observation entre l'étaiement et la reprise définitive, parce qu'un arc étayé se remet en place lentement. Un devis qui saute la cause et propose un rebouchage, un calicot ou un enduit de recouvrement traite l'apparence du désordre, pas le désordre.

Questions fréquentes

Qu'est-ce qu'un arc de décharge, en une phrase ?

Un arc maçonné placé au-dessus d'une baie ou d'un point faible, qui détourne le poids du mur vers ses deux appuis latéraux pour que la pièce du dessous — linteau, plate-bande, remplissage — ne le supporte pas.

Un arc de décharge fissuré est-il dangereux ?

Pas en soi. Une fissure fine à la clé, ancienne et stable, est le signe d'un ajustement terminé. Ce qui alarme, c'est le mouvement : clé qui descend, joints qui s'ouvrent en sous-face aux reins, fissure qui se prolonge dans un piédroit, ouverture qui progresse d'un relevé à l'autre. La seule façon de trancher est de mesurer sur plusieurs saisons, ou d'étayer si le désordre est manifestement actif.

Peut-on ouvrir une porte ou une fenêtre sous un arc de décharge existant ?

Souvent oui, et c'est même la raison d'être de l'arc : il libère la zone du dessous. Mais à deux conditions strictes. La nouvelle baie doit rester à l'intérieur de la portée de l'arc, sans jamais entamer les naissances ni les piédroits qui les portent. Et le mur doit être étayé pendant les travaux, l'étaiement prenant appui de part et d'autre de l'ouverture, pas sous l'arc. Un projet qui élargit au-delà des naissances n'est plus une ouverture sous arc : c'est une reprise de structure.

Faut-il dégager un arc de décharge caché sous l'enduit ?

Pour le diagnostic, non : quelques sondages de la taille d'une paume suffisent, refermés à la chaux. Pour l'esthétique, c'est un choix, et il a un coût technique — un arc mis à nu prend l'eau et le gel qu'un enduit lui épargnait, surtout s'il est en brique. Si on le laisse apparent, il faut ensuite l'entretenir comme un ouvrage exposé : joints à la chaux suivis, rejet d'eau au-dessus, surveillance annuelle.

Combien coûte la reprise d'un arc de décharge ?

Aucun chiffre ne se donne à distance sur ce type d'ouvrage, et une fourchette annoncée sans avoir vu le mur ne veut rien dire. Le prix se construit sur des postes identifiables : l'accès et l'échafaudage, l'étaiement — souvent le poste le plus lourd, car il est calculé, monté, loué pour une durée et démonté —, la dépose sélective de l'enduit, la fourniture des pierres ou briques de remplacement, la reprise des joints par passes, le mortier formulé pour le support, et la reprise éventuelle du linteau ou des piédroits. Ce qui fait varier le montant : la hauteur, la présence d'un étage porté, l'accessibilité de la rue, l'état réel des appuis une fois découverts, et la nécessité ou non d'un diagnostic structure préalable. La bonne méthode reste la même : faire écrire la cause, faire chiffrer par au moins deux entreprises sur le même descriptif détaillé, et refuser tout devis dont les lignes ne permettent pas de comparer poste à poste.
