Un linteau de bois affaissé au-dessus d'une baie : étayer et reprendre

Un linteau de bois qui s'affaisse au-dessus d'une baie se traite dans cet ordre : on étaie, on regarde, on décide. L'étaiement passe avant tout, avant de gratter l'enduit, avant de sonder le bois, avant même d'aller mesurer la flèche de près. Tant que la charge repose encore sur une pièce qui a commencé à céder, chaque coup donné au pied de la baie ou dans la maçonnerie voisine ajoute un risque qui ne sert à rien. Un étai posé demande une demi-heure et rend tout le reste tranquille.

Le diagnostic vient ensuite, et il tient dans une seule question : la pièce est-elle affaiblie à ses extrémités, ou trop faible sur toute sa longueur ? Un linteau attaqué en about est un problème d'eau. Le bois reste sain au milieu de la travée et se défait là où il entre dans le mur, dans la zone qu'on ne voit jamais. Celui-là se conserve souvent : on greffe les abouts, on reprend les appuis, la travée est réutilisée telle quelle. Un linteau sous-dimensionné est un problème de section. Le bois est sain d'un bout à l'autre, mais il flue lentement sous une charge trop lourde pour lui. Aucune greffe ne le sauvera : il faut le renforcer, le doubler ou le remplacer. Tout le reste de cet article sert à faire cette distinction, puis à en tirer les conséquences.

Lire la flèche avant de la corriger

La flèche, c'est l'écart entre la ligne droite que le linteau avait à la pose et la courbe qu'il présente aujourd'hui. On la lit avec un cordeau tendu d'un appui à l'autre, à ras du bois, et on mesure l'écart au milieu. Ce n'est pas un geste symbolique : c'est la seule mesure qui permettra, dans six mois, de savoir si le mouvement s'est arrêté ou s'il continue.

Une flèche n'est pas en soi un défaut. Beaucoup de linteaux anciens ont pris leur courbe dans les premières années après la pose, quand le bois vert a séché en charge, puis se sont stabilisés pour deux siècles. La question n'est jamais « y a-t-il une flèche », elle est « cette flèche bouge-t-elle encore, et le bois qui la porte est-il sain ». Cette lecture-là est détaillée dans l'article consacré à reconnaître une flèche et décider d'une reprise ; on part ici du moment où la décision est prise et où il faut intervenir.

Poser des repères datés, avant de toucher à quoi que ce soit

Trois repères suffisent : un trait de crayon sur le bois à l'aplomb du cordeau, la mesure de la flèche, la date. Sur la maçonnerie, un témoin plâtre en travers de chaque fissure, daté lui aussi. Sur la menuiserie, un trait sur le dormant qui note où l'ouvrant frotte.

Ces repères servent deux fois. Avant travaux, ils disent si le désordre est vivant ou figé. Après travaux, ils disent si la reprise a réellement arrêté le mouvement. Sans eux, on en est réduit à l'impression, et l'impression sur un mur ancien se trompe presque toujours dans le sens de l'alarme.

Un point de méthode : la mesure se refait dans les mêmes conditions, au même endroit, avec le même outil. Un bois ancien travaille avec l'humidité de l'air, un plancher aussi. Deux mesures prises l'une en février et l'autre en août ne se comparent qu'avec prudence.

Ce que la maçonnerie au-dessus raconte

Le linteau ne dit qu'une partie de l'histoire. Le mur au-dessus dit le reste, et souvent l'essentiel.

Des fissures en escalier qui partent des angles supérieurs de la baie et montent en suivant les joints signalent que la maçonnerie a cherché sa propre décharge. C'est le comportement normal d'un mur hourdé au mortier tendre : les pierres se réorganisent en une sorte de voûte, la charge contourne l'ouverture, et le linteau se retrouve à ne plus porter qu'un triangle de maçonnerie au-dessus de lui. Ces fissures-là ne sont pas rassurantes, mais elles ne sont pas non plus la preuve d'un effondrement en cours : elles disent que le mur a travaillé. Le tracé se lit, et le tracé d'une fissure mérite d'être compris avant d'être rebouché.

Un jour ouvert entre le dessus du linteau et la première assise, en revanche, dit autre chose : la pièce est descendue et la maçonnerie ne l'a pas suivie. C'est la signature d'un affaissement récent et actif.

Il faut aussi chercher ce qui existait déjà. Beaucoup de baies anciennes portent un arc de décharge noyé dans le mur, parfois invisible sous l'enduit. Quand il est là et qu'il est sain, le linteau ne porte plus grand-chose : il ferme la baie, il reçoit la menuiserie, mais la charge du mur passe à côté de lui. Un linteau très fléchi sous un arc de décharge intact n'est pas le même dossier qu'un linteau très fléchi sans rien au-dessus. Dans le premier cas, on répare une pièce de menuiserie de gros œuvre. Dans le second, on répare un élément porteur.

Attaque en about ou sous-dimensionnement : la distinction qui commande tout

Deux causes produisent la même image vue de la rue, et appellent des réponses opposées.

Reconnaître un about attaqué

L'about, c'est l'extrémité du linteau, la partie enfouie dans la maçonnerie. C'est le point faible de toute pièce de bois engagée dans un mur : elle y est en contact avec du mortier humide, mal ventilée, souvent en pied de descente d'eau ou sous une infiltration ancienne. Le bois s'y dégrade sans rien laisser voir de la travée, qui reste franche.

Les indices sont constants. Le linteau ne s'est pas courbé régulièrement : il a plongé d'un côté, plus que de l'autre. La flèche n'est pas centrée. La menuiserie frotte à une seule extrémité. Sur le nu du mur, l'enduit se soulève ou se tache en larges auréoles au droit d'un jambage plutôt qu'au milieu.

Le sondage confirme. Une pointe de tournevis enfoncée dans le bois, à l'entrée de la maçonnerie, rencontre soit une résistance nette, soit un matériau spongieux qui se laisse pénétrer sans effort. Le son au maillet change : creux et sourd sur un about vidé, sec et bref sur du bois sain. Un professionnel peut affiner au résistographe, qui trace la densité sur toute l'épaisseur de la pièce et distingue une croûte saine d'un cœur détruit.

L'origine se cherche toujours au-dessus et à côté : un appui de fenêtre sans rejet d'eau, une gouttière percée, un solin défait, un enduit ciment qui a bloqué l'évaporation dans la zone. Réparer l'about sans supprimer la venue d'eau revient à recommencer dans dix ans.

Reconnaître un linteau simplement trop faible

Ici, aucun désordre local. Le bois est sain partout, la flèche est régulière, centrée, symétrique, et la pièce paraît fine par rapport à la portée de la baie.

Le mécanisme est mécanique et non biologique. La déformation d'une poutre sur deux appuis croît très vite avec la portée et diminue très vite avec la hauteur de la section. Doubler la portée multiplie la flèche bien au-delà du double ; ajouter de la hauteur à une pièce, à largeur égale, la raidit de façon disproportionnée. C'est pourquoi une baie élargie après coup, ou une baie percée sans que la section du linteau ait été reprise en conséquence, se signale par une courbure franche alors que le bois n'a rien.

Le bois ajoute un phénomène propre : le fluage. Sous une charge permanente, une pièce de bois continue à se déformer lentement pendant des années, bien après la mise en charge. Une flèche de fluage se distingue d'un affaissement par sa lenteur et sa régularité, et par le fait qu'elle n'a jamais provoqué de rupture franche.

Deux signes trahissent l'élargissement ancien d'une baie : des jambages qui ne sont pas du même appareil que le reste du mur, et une maçonnerie de rebouchage au-dessus du linteau, plus grossière, souvent au ciment. Le mur porte alors la trace d'une opération faite sans reprise de la portée, et c'est cette opération, plus que le bois, qu'il faut rattraper.

Un cas mixte existe et n'a rien de rare : une pièce sous-dimensionnée qui a fléchi, dont la flèche a ouvert un joint au-dessus, par où l'eau est entrée, ce qui a fini par attaquer un about. Le traitement suit alors les deux logiques à la fois.

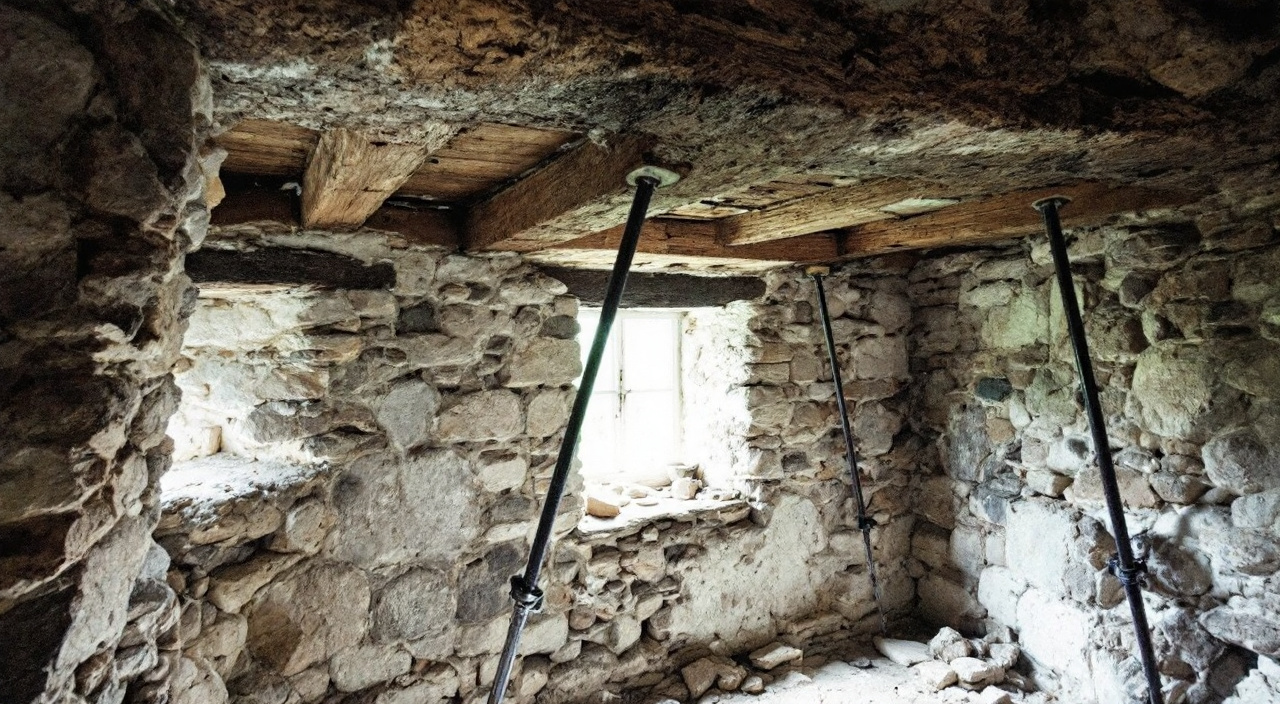

L'étaiement : l'opération qui ne se discute pas

Étayer, ce n'est pas relever. C'est prendre la charge à la place du linteau, sans chercher à corriger la flèche existante. Vouloir redresser un mur ancien en poussant sur un étai ouvre des joints ailleurs, fend des pierres, et remplace un désordre connu par plusieurs désordres nouveaux.

Un étai qui porte réellement

Le principe : reprendre la maçonnerie qui se trouve au-dessus de la baie, pas seulement le linteau. Un bastaing posé à plat contre le mur, sous la première assise saine, calé sur des étais tubulaires réglables, transmet la charge au sol des deux côtés de la baie. Le linteau, ainsi déchargé, peut être ouvert, sondé, déposé.

Les points que l'on néglige, et qui font échouer un étaiement correct par ailleurs :

• Le pied. Un étai ne vaut que par ce sur quoi il repose. Une semelle en bois répartit la charge ; un dallage sur vide sanitaire, un carrelage collé sur une chape mince, un plancher bois entre solives ne sont pas des appuis. On descend jusqu'à un sol porteur, ou on étaie aussi l'étage inférieur, à l'aplomb.
• Les deux faces. Sur un mur épais, un étaiement d'un seul côté fait pivoter la charge. Si l'accès le permet, on étaie à l'intérieur et à l'extérieur, ou on traverse la baie avec une pièce qui prend appui des deux côtés.
• Le calage. Des coins en bois dur, serrés en opposition, tiennent mieux que le seul filetage d'un étai et se relâchent moins. On évite le contact métal sur pierre nue, qui poinçonne.
• Le contreventement. Deux étais verticaux non entretoisés forment un mécanisme instable. Une écharpe suffit à les tenir.
• Le serrage progressif. On amène le contact, on serre juste, on repasse le lendemain. Un étai serré trop fort à la pose soulève.

Une vérification simple, le lendemain de la pose : les repères posés avant l'étaiement n'ont pas bougé, et les témoins plâtre sont intacts. Si un témoin a cassé pendant l'étaiement, c'est que l'on a poussé, non porté.

L'étaiement d'une baie relève de la même logique que le maintien d'une ossature pendant sa réfection : on tient d'abord, on travaille ensuite, on relâche en dernier et lentement.

Ce qui se conserve, et par quel moyen

Conserver n'est pas une posture : une travée de chêne ancien, sèche et dense, vaut mieux que la pièce résineuse qui la remplacerait. Trois familles de solutions permettent de garder tout ou partie de l'existant.

La greffe d'about. On coupe la partie détruite jusqu'au bois franc, et on raccorde une pièce neuve de même essence par un assemblage qui travaille : trait de Jupiter, enture à mi-bois allongée, chevillée. La coupe se fait en zone saine, jamais à la limite de l'attaque : le champignon a toujours progressé plus loin que ce que l'œil voit. La greffe reprend l'appui d'origine, ou un appui reconstitué. C'est la solution la plus durable quand la travée est intacte, et c'est exactement la logique décrite pour remplacer une pièce de bois d'un colombage par greffe, moise ou dépose.

Le moisage. On flanque le linteau de deux pièces, bois ou plats métalliques, boulonnées de part et d'autre et débordant sur les appuis. La charge passe par les moises. L'avantage : on ne dépose rien, la travée d'origine reste en place. L'inconvénient : c'est visible, et cela mange de la place au tableau de la baie. C'est une solution honnête en intérieur, plus délicate en façade vue.

Le renfort par une pièce nouvelle au-dessus. Plutôt que de renforcer le bois, on décharge la maçonnerie sur un élément neuf glissé au-dessus du linteau : un profilé, un linteau maçonné, ou la reconstitution d'un arc. Le bois ancien reste en place, sans charge, et ne fait plus que fermer la baie. Solution lourde à mettre en œuvre, mais qui règle définitivement le cas d'un linteau sous-dimensionné dont on ne veut pas se séparer.

Une remarque sur les résines de reconstitution : elles ont leur usage sur des greffes bien conçues, en complément d'un assemblage et d'armatures. Employées seules, pour combler un about pourri par coulée, elles ferment le bois, retiennent l'humidité derrière un bouchon étanche et déplacent la pourriture un peu plus loin dans la pièce. Ce n'est pas une réparation, c'est un ajournement.

Ce qui impose le remplacement

Le remplacement s'impose quand la pièce ne peut plus porter et qu'aucun renfort raisonnable ne le lui rendra. Les critères sont observables :

• Le bois sonne creux sur une grande partie de la longueur, pas seulement aux abouts.
• La pointe s'enfonce sans effort au cœur de la travée, en plusieurs points.
• Le fil est rompu net en sous-face, avec des fibres écrasées et un éclat en dessous : c'est une rupture, pas une flèche.
• La flèche continue d'augmenter alors que la pièce est étayée et déchargée : elle ne tient plus rien par elle-même.
• La section restante est trop faible pour être moisée sans que les boulons ne s'arrachent dans le bois tendre.
• L'attaque d'insectes à larves xylophages a réduit la pièce à une croûte : le vermoulu se lit sur toute la coupe, pas seulement en aubier.

Dans le cas d'une infestation, le remplacement ne suffit pas : il faut traiter le foyer, et la pièce neuve mérite d'être posée sur des appuis assainis. Une larve qui a vidé un linteau a rarement épargné les bois voisins engagés dans le même mur, et le contrôle se fait dans la foulée sur les pièces accessibles.

La dépose se fait sous étaiement, en dégageant la maçonnerie latéralement plutôt qu'en frappant sous le linteau. On ne casse pas au-dessus : la maçonnerie a trouvé un équilibre, et l'ouvrir revient à faire descendre ce qui tenait tout seul.

Reprendre l'appui aux deux extrémités

C'est la partie que l'on saute, et c'est souvent la vraie cause. Un linteau ne s'affaisse pas seulement parce qu'il faiblit : il s'affaisse aussi parce que ce sur quoi il repose s'est tassé.

Il faut donc dégager chaque appui et regarder. Une pierre de jambage fendue, une brique éclatée par le gel, un mortier de terre lessivé par une infiltration, un blocage de petits éléments qui s'est refermé sous la charge : chacune de ces situations produit une descente locale que le bois n'a fait qu'accompagner. Reposer une pièce neuve sur un appui ruiné, c'est programmer le même désordre. La réfection d'un montant de baie suit ses propres règles, décrites pour réparer un jambage sans refaire la baie.

Quelques principes pour la repose :

• La longueur d'appui. Elle doit être franche des deux côtés, prise sur de la maçonnerie saine, et symétrique. Un appui généreux d'un côté et court de l'autre concentre tout l'effort au point faible.
• Le lit de pose. Un mortier de chaux, souple, qui répartit sans créer de point dur. Un bourrage au ciment sous un about crée exactement le contraire : un appui ponctuel et rigide qui fend le bois et retient l'eau.
• La ventilation de l'about. Le bois enfermé dans un mortier étanche pourrit. On laisse une réserve d'air autour de l'extrémité, on évite les enveloppes bitumineuses qui piègent l'humidité à l'intérieur, on préfère un about accessible et sec à un about protégé et noyé.
• L'essence et le sens de pose. Une essence durable, la même que l'existant quand c'est possible, posée cœur en bas et flaches vers le haut, sur des faces de sciage franches.
• Le remplissage au-dessus. Il se refait au mortier de chaux, en calant à la pierre, sans forcer. Il ne s'agit pas de coincer le nouveau linteau, mais de rétablir la continuité du mur.

Si l'origine du désordre était l'eau, le chantier ne se termine pas au linteau. Un appui de fenêtre qui rejette l'eau, un larmier qui la décolle du nu, une descente d'eau réparée, un enduit ciment déposé au-dessus de la baie : sans cela, la reprise a une date de péremption.

Après la reprise : décintrer, refermer, surveiller

Le relâchement de l'étaiement se fait lentement, et par étapes, une fois le mortier de repose durci. On desserre partiellement, on attend, on regarde les témoins, on desserre à nouveau. Un décintrement brutal met en charge d'un coup un ouvrage qui n'a pas encore trouvé ses appuis.

La fermeture vient ensuite : rebouchage des saignées d'étaiement, reprise des joints ouverts, enduit raccordé. On garde à l'esprit que refermer trop tôt masque exactement ce que l'on aurait besoin de voir pendant les premiers mois. Une baie reprise se laisse volontiers en observation une saison complète avant l'enduit de finition.

La surveillance reprend les mêmes repères qu'au départ : cordeau, flèche, témoins plâtre, date. Un relevé après quelques semaines, un autre après une saison de chauffe, un dernier au bout d'un an. Une flèche stable et des témoins intacts closent le dossier. Un témoin qui casse renvoie au diagnostic : ce n'était pas le linteau, ou pas seulement lui.

Sur la question du coût, une seule chose est utile à dire, et elle ne se chiffre pas ici : la dépense se construit poste par poste, et le devis doit les faire apparaître séparément. L'étaiement et sa durée de mise en place, la dépose éventuelle de la menuiserie, le dégagement des appuis, la fourniture du bois avec son essence et sa section, le mode de reprise retenu, la réfection de la maçonnerie au-dessus, le décintrement, la finition. Deux devis qui ne détaillent pas ces postes ne sont pas comparables, et un prix global sur une reprise de linteau cache toujours une hypothèse : celle que les appuis sont sains. Cette hypothèse-là ne se vérifie qu'après ouverture, ce qui explique qu'un devis sérieux prévoie une phase de reconnaissance avant d'engager un montant ferme.

Questions fréquentes

Peut-on attendre avant d'intervenir sur un linteau qui a fléchi ?

Cela dépend d'une seule chose : le mouvement est-il arrêté ? Une flèche ancienne, stable, sur un bois sain, sous une maçonnerie qui a trouvé son équilibre, peut rester en l'état sous surveillance. Un jour ouvert au-dessus du linteau, un ouvrant qui ne ferme plus alors qu'il fermait l'an dernier, un témoin plâtre qui casse, une fissure qui se poursuit : ce sont des mouvements en cours, et l'attente y coûte plus cher que l'intervention.

Faut-il déposer la fenêtre pour reprendre le linteau ?

Pas toujours. Une greffe d'about ou un moisage se font souvent sans y toucher. Un remplacement complet demande en général de dégager le tableau, donc de déposer la menuiserie, ne serait-ce que pour la protéger. Il faut de toute façon vérifier que le dormant ne sert pas d'appui de fortune au linteau descendu : si la menuiserie porte, la déposer sans étai revient à retirer l'étai qu'on ignorait avoir.

Peut-on remplacer un linteau bois par un linteau béton ou métallique ?

Techniquement oui, et cela se fait. Mais un élément rigide et lourd dans une maçonnerie souple crée un point dur, et ses appuis concentrent l'effort là où l'ancien linteau le répartissait. Sur un mur hourdé au mortier de chaux ou de terre, ce point dur se paie en fissures dans les années qui suivent. Quand l'esthétique et la souplesse du mur comptent, le bois de même essence reste le choix cohérent, et le renfort métallique se réserve aux cas où la portée l'impose.

Un linteau attaqué en about se répare-t-il sans dépose complète ?

Oui, c'est même le cas le plus fréquent. On étaie, on dégage l'appui, on coupe en bois franc, on greffe une pièce neuve, on reconstitue l'appui. La travée d'origine, saine, ne quitte pas le mur. Deux conditions : que la coupe atteigne réellement le bois sain, et que l'entrée d'eau à l'origine de l'attaque soit supprimée dans le même chantier.

Comment savoir si l'appui est en cause plutôt que le bois ?

En regardant l'asymétrie. Un bois qui faiblit produit une courbe régulière et centrée. Un appui qui descend produit une pièce restée droite mais inclinée, ou une flèche décalée vers une extrémité. Le contrôle se fait au niveau, en posant une règle sur le dessus du linteau : une pièce droite mais penchée accuse l'appui, une pièce arquée mais horizontale accuse la section ou le bois lui-même.
