Une cave voûtée en pierre : lire une déformation avant de s'inquiéter

Une fissure dans une voûte de cave n'est pas, en soi, l'annonce d'un effondrement. Une grande partie des berceaux anciens en portent une, souvent longitudinale, dans l'axe de la clé, et la portent depuis des générations. Ce qui décide n'est pas la présence de la déformation, c'est de savoir si elle bouge encore. Une voûte qui s'est fissurée puis stabilisée a trouvé son équilibre : elle a pris sa forme définitive et n'a plus rien à céder. Une voûte qui travaille aujourd'hui pose une question tout autre. La bonne question n'est donc pas « est-elle fissurée », mais « depuis quand, dans quel sens, et est-ce que cela continue ».

Avant le détail, la réponse courte, celle qu'on peut obtenir seul en une visite. On regarde si les bords de la fissure sont vifs et clairs ou empoussiérés et arrondis. On regarde si de la poussière fraîche, des grains de mortier ou des éclats tombent au sol sous le tracé. On regarde si un ancien badigeon, un enduit de plâtre ou une réparation de mortier enjambe la fissure sans être rompu : un revêtement intact au-dessus d'un tracé signifie que le mouvement lui est antérieur. On regarde les joints à la naissance de la voûte, là où elle repose sur les murs, et on cherche si les piédroits s'écartent. Puis on pose des témoins, et on attend un cycle complet de saisons. Tant que rien n'a été mesuré dans le temps, tout diagnostic reste une impression.

Comment une voûte de cave tient, et ce qu'elle fait quand elle bouge

Une voûte de maçonnerie ne travaille pas comme une poutre. Elle ne résiste pas à la traction, elle n'en a pas besoin : elle transforme une charge verticale en une suite de compressions qui descendent de voussoir en voussoir jusqu'aux appuis. Chaque pierre est maintenue par ses voisines. Le mortier ne colle pas la voûte, il ne fait qu'égaliser les contacts et répartir la pression. C'est pourquoi une voûte dont les joints ont disparu peut encore tenir, et pourquoi une voûte parfaitement jointoyée peut s'ouvrir si ses appuis reculent.

La conséquence pratique est simple. Une voûte ne descend pas droit sur ses murs : elle pousse en biais. La charge se décompose en une part verticale, que les piédroits encaissent facilement, et une part horizontale qui cherche à les écarter. Cette poussée doit être reprise par quelque chose : l'épaisseur des murs, le terrain qui les contient, une voûte voisine qui pousse en sens inverse, un mur de refend, ou un tirant. Tant que la poussée trouve à qui parler, la voûte est immobile. Dès que ce qui la retenait faiblit, elle s'aplatit — et c'est ce mouvement qui laisse les traces qu'on lit.

La poussée aux reins, et pourquoi tout s'y joue

Les reins d'une voûte, ce sont les zones situées entre la naissance et la clé, à mi-course de la courbe. C'est là que la ligne de compression est la plus proche de sortir de l'épaisseur de la maçonnerie, et c'est donc là que se décident la plupart des désordres. Dans le bâti ancien, cette zone est presque toujours chargée : au-dessus de l'extrados, on trouve un remblai, parfois des reins maçonnés, souvent des gravats mêlés de terre. Ce poids n'est pas un défaut, il est utile — il redresse la ligne de poussée et stabilise la courbe.

Quand la poussée n'est plus reprise, les piédroits s'écartent de quelques millimètres et la géométrie change : la voûte s'aplatit à la clé, se relève aux reins. La maçonnerie ne peut pas suivre cette déformation sans s'ouvrir quelque part. Elle s'ouvre à l'intrados sur la clé, et parfois à l'extrados aux reins, hors de vue. Voilà pourquoi la fissure longitudinale au sommet est la plus fréquente : elle est la signature d'un écartement d'appuis, ancien ou récent. Elle raconte un mouvement, pas une faiblesse de la pierre.

Un arc reste stable tant que la déformation ne crée pas assez d'articulations pour qu'il devienne mobile. Trois points de rotation laissent encore un ouvrage qui tient ; c'est quand un quatrième apparaît que l'arc peut se transformer en mécanisme et se coucher. Cette idée, qu'on n'a pas besoin de calculer pour s'en servir, explique une observation de terrain : une voûte peut porter trois fissures franches et être parfaitement stable, parce qu'elle a simplement pris la forme que sa géométrie déformée lui impose. Ce n'est pas le nombre de tracés qui inquiète, c'est leur évolution.

Les déformations qu'on rencontre, et ce que chacune raconte

Toutes les voûtes de cave ne se lisent pas de la même façon. Un berceau plein cintre, une voûte surbaissée en anse de panier, une voûte d'arêtes à quatre quartiers, un cul-de-four en fond de cave : chacune renvoie la charge autrement. Mais dans tous les cas, on lit trois choses : l'emplacement du tracé, sa direction, et le déplacement relatif des deux lèvres. La couleur et la largeur viennent après.

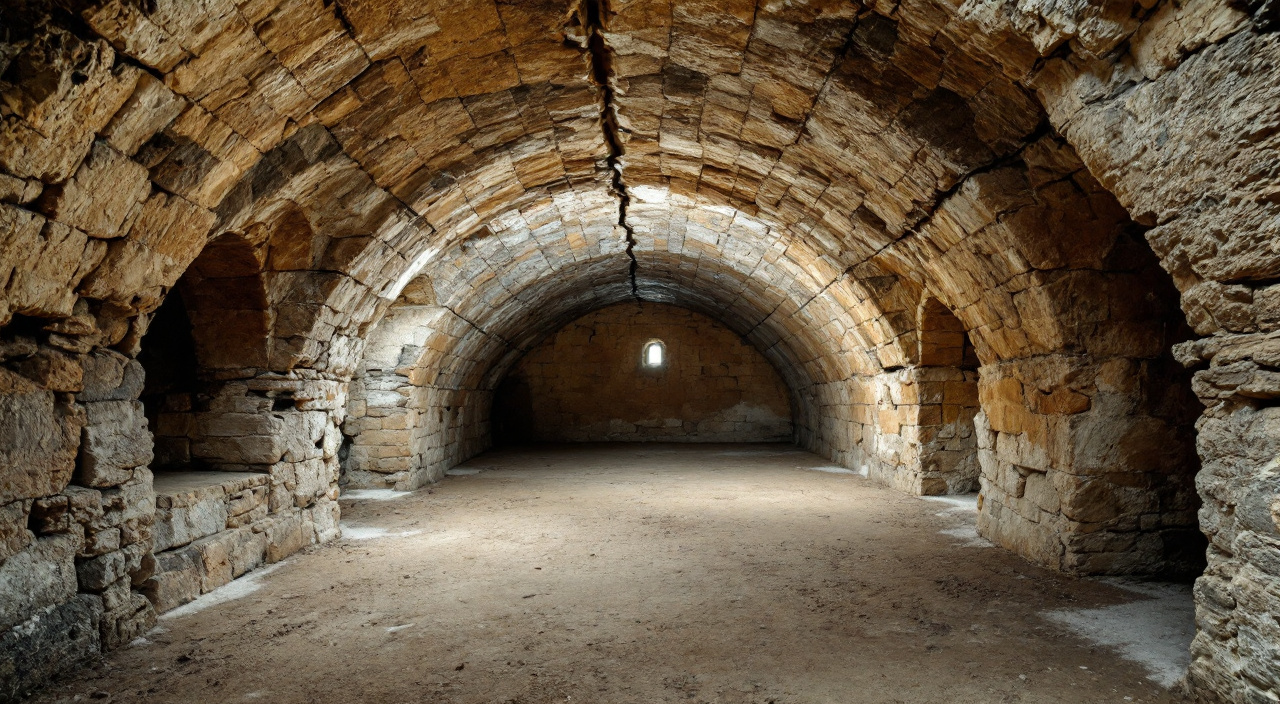

• Une fissure longitudinale à la clé, courant dans le sens du berceau : signature classique d'un écartement des appuis. C'est le désordre le plus répandu et, dans une majorité de cas anciens, le plus stabilisé.
• Des fissures aux reins, parallèles à la précédente mais à mi-hauteur de la courbe : elles accompagnent souvent la première et complètent le schéma de déformation.
• Une fissure transversale, perpendiculaire au berceau, souvent près d'un mur d'extrémité : elle parle d'un tassement différentiel d'un appui, ou de la désolidarisation de la voûte et du mur de fond, qui ne sont parfois liés que par un simple contact.
• Un décollement en périphérie, à la jonction entre la voûte et le mur qui la ferme : fréquent, souvent bénin, il traduit deux ouvrages qui ne bougent pas du même mouvement.
• Des voussoirs déplacés, une pierre qui descend par rapport à ses voisines, un joint ouvert en biseau : là on ne lit plus une fissure mais un désordre de contact, qui mérite un regard bien plus attentif.

Fissure en clé, fissures aux reins : lire l'emplacement et le sens

L'ouverture d'un joint donne le sens de rotation. Un joint qui bâille à l'intrados, côté cave, et reste serré à l'extrados, indique que les deux voussoirs pivotent l'un par rapport à l'autre autour de leur arête extérieure — mouvement typique d'un aplatissement de la clé. L'inverse, un joint ouvert du côté du remblai, se lit rarement à l'œil, mais il se devine à l'endroit où il apparaît : aux reins, quand le tracé est net et régulier.

La direction du tracé compte autant. Une fissure qui suit fidèlement les joints, en escalier ou en ligne, dit que le mortier a cédé avant la pierre : c'est le cas normal dans une maçonnerie de moellons ou de brique hourdée à la chaux. Une fissure qui traverse les pierres elles-mêmes signale une contrainte locale plus forte, une charge concentrée, un appui ponctuel, un scellement, ou un matériau devenu plus rigide que son support. La même grille de lecture vaut d'ailleurs en élévation : lire le tracé d'une fissure avant de la reboucher suit exactement le même raisonnement, appliqué à un mur plutôt qu'à une courbe.

Enfin, un détail que beaucoup manquent : la voûte n'est pas seule en cause. Elle repose sur des piédroits, et ces piédroits sont des murs. S'ils s'inclinent, tout ce qu'ils portent se déforme. Mesurer leur aplomb avant de conclure sur la voûte évite la moitié des erreurs de diagnostic — c'est la même méthode que pour un mur ancien qui ventre, qu'on mesure avant de décider.

Ancien et stabilisé, ou mouvement en cours : ce qui sépare les deux

C'est la seule question qui change la conduite à tenir. Un désordre ancien stabilisé se surveille et, éventuellement, se répare pour des raisons d'usage ou d'esthétique. Un mouvement en cours impose de trouver la cause et de l'arrêter, faute de quoi toute réparation sera reprise par le mouvement.

Les bords d'une fissure : ce qu'ils disent du temps

Une fissure ouverte depuis longtemps ne ressemble pas à une fissure fraîche. Ses bords sont émoussés, sa surface intérieure est empoussiérée, de la même couleur que le reste de la maçonnerie. Elle peut contenir des toiles, des débris tassés, parfois un dépôt calcaire — une concrétion blanche, dure, formée lentement par l'eau qui a traversé. Une concrétion continue en travers du tracé est un indice fort : elle a mis des années à se former et elle n'a pas été rompue.

Une fissure active a d'autres marques. Les lèvres sont vives, la poudre à l'intérieur est claire par rapport à la surface vieillie. Au sol, sous le tracé, on trouve de la poussière fine, des grains de mortier, parfois des éclats. Un badigeon de chaux, un ancien enduit de plâtre ou un rebouchage précédent se rompent dans l'axe. Et surtout, le tracé se prolonge : il gagne du terrain vers le mur, vers le sol, vers une ouverture.

Il faut se méfier de deux fausses lectures. Une fissure large n'est pas forcément active : une ouverture importante peut dater du siècle précédent, s'être arrêtée, et n'avoir jamais bougé depuis. À l'inverse, un tracé très fin peut être en train de s'ouvrir. La largeur donne l'ampleur du mouvement passé, pas sa date.

• Un revêtement intact qui enjambe le tracé : mouvement antérieur au revêtement.
• Une réparation ancienne fendue exactement dans l'axe : le mouvement a repris après elle.
• Une concrétion ou une efflorescence continue en travers de la fissure : temps long, sans reprise brutale.
• Des débris frais au sol, régulièrement renouvelés après nettoyage : à considérer comme actif jusqu'à preuve du contraire.

Mesurer plutôt qu'estimer

L'observation classe, la mesure tranche. Et la mesure d'une voûte de cave n'a rien de compliqué : elle demande de la méthode et du temps, pas d'appareillage.

Le témoin, la règle et le fil à plomb

Le témoin de plâtre, une plaquette posée en travers du tracé, ne dit qu'une chose : rompu ou non. C'est binaire, et un choc, une vibration ou un simple retrait de séchage peuvent le casser sans qu'il y ait mouvement de structure. Il reste utile pour un premier tri, à condition de le poser sur une surface propre et de le dater à la mine de plomb.

Le fissuromètre à index, une plaquette graduée en deux parties collées de part et d'autre du tracé, donne bien davantage : une amplitude, un sens, et un relevé qu'on peut porter sur un tableau daté. Il se lit finement, ce qui permet de distinguer le va-et-vient saisonnier — la maçonnerie et le terrain travaillent avec l'humidité et la température — d'une dérive qui, elle, ne revient jamais en arrière. C'est cette distinction qui fait tout le diagnostic : une fissure qui respire n'est pas une fissure qui s'ouvre.

Deux mesures complémentaires valent le déplacement. La première : la distance entre les deux piédroits, prise au niveau des naissances, entre deux repères fixes vissés dans la maçonnerie, relevée au mètre ruban ou au cordeau tendu, et notée. Si cette distance augmente, la voûte s'aplatit, quelle que soit l'apparence de la fissure. La seconde : l'aplomb de chaque piédroit, au fil à plomb depuis la naissance, avec l'écart mesuré au sol. Ces deux nombres, répétés à trois ou quatre mois d'intervalle sur une année, valent tous les avis.

Il faut aussi photographier, toujours au même endroit, avec un repère d'échelle dans le champ — un mètre déplié, une règle — et la date lisible sur le cliché ou dans son nom de fichier. Un an de photos comparables permet à un homme de l'art de trancher en une visite ce qu'il ne pourrait pas trancher sans historique.

Les causes réelles, dans l'ordre où on les rencontre

Une voûte ne s'aplatit jamais toute seule. Il s'est passé quelque chose autour d'elle, et c'est ce quelque chose qu'il faut trouver, parce que c'est lui qu'il faudra traiter.

L'eau : la cause la plus fréquente et la plus lente

L'eau agit de plusieurs façons, toutes indirectes. Elle ramollit le terrain sous les fondations des piédroits et provoque des tassements. Elle lessive un mortier de chaux maigre ou un mortier de terre dans les joints de l'extrados, dont on ne voit rien depuis la cave, jusqu'à ce que les voussoirs perdent leur calage. Elle charge le remblai des reins, qui devient plus lourd et pousse davantage. Elle transporte enfin des sels, qui cristallisent en surface et désagrègent la pierre tendre et la brique.

Les sources sont presque toujours simples et extérieures : une descente d'eau pluviale qui rejette au pied du mur, un regard bouché, une gouttière débordante, un terrain qui a été remonté contre la façade, une canalisation enterrée qui fuit. Un dépôt blanc en pied de piédroit n'est pas une fatalité de cave : il dit qu'un flux existe et qu'il est permanent, et ce que le salpêtre révèle du bâtiment mérite d'être lu avant d'accuser la voûte.

Viennent ensuite les causes mécaniques, dans l'ordre de fréquence rencontré sur le bâti ancien :

• Le décaissement du sol de la cave, pour gagner de la hauteur libre. C'est l'intervention la plus dangereuse et la plus banalisée : creuser au pied d'un piédroit lui retire l'appui latéral du terrain et, souvent, découvre sa semelle. La voûte perd d'un coup ce qui retenait sa poussée.
• Une dalle ou un radier coulé sans étude, qui modifie les appuis et bloque l'évaporation d'un sol qui séchait.
• Une surcharge nouvelle au-dessus : remblai ajouté dans une cour, stationnement d'un véhicule sur une voûte qui n'a jamais été faite pour, cloison lourde ou mur porteur posé sans savoir ce qu'il y a dessous.
• Une ouverture percée dans un piédroit ou dans un mur de refend qui contrebutait la poussée. Un mur qu'on croit être une cloison est parfois la seule chose qui empêche la voûte de s'ouvrir.
• Un terrassement voisin : tranchée, sous-sol mitoyen, fouille en limite, qui déchargent le terrain latéralement.
• Le retrait et le gonflement du sol argileux, qui font monter et descendre les appuis au fil des saisons et laissent des tracés qui respirent.

Reconnaître la logique de report de charge aide beaucoup à cette étape : au-dessus d'une baie ou d'un passage, un arc de décharge dévie la charge vers ses appuis, et une voûte de cave obéit exactement au même principe, à l'échelle de la pièce entière.

Ce qui aggrave une voûte qu'on croyait aider

Beaucoup de désordres de cave ne viennent pas du bâtiment, mais de la réparation précédente. Trois gestes reviennent constamment.

Le premier est l'enduit ciment, projeté ou appliqué sur l'intrados pour « assainir ». Il rend le parement étanche du mauvais côté : l'eau qui arrive par l'extrados ne peut plus s'évaporer dans la cave, elle chemine plus loin, concentre les sels derrière la croûte et finit par la faire éclater en emportant la peau de la pierre. Il masque en plus la seule chose utile : le tracé qu'on voulait surveiller. Le raisonnement est le même que sur une élévation : un liant plus rigide et moins perméable que la maçonnerie finit par détruire le support qu'il devait protéger.

Le deuxième est le rebouchage rigide d'une fissure encore active. Un mortier plus dur que la maçonnerie ne recolle rien : il reprend la contrainte, se fend à côté du tracé initial et emporte au passage un peu de pierre. Tant que le mouvement n'est pas arrêté, un rebouchage n'est qu'un témoin coûteux.

Le troisième est la fermeture des ventilations. Une cave ancienne a presque toujours un ou deux soupiraux, parfois un conduit. On les bouche pour avoir moins froid, et la cave se met à condenser : l'air chaud et humide de l'été entre, rencontre des parois fraîches, et dépose son eau sur la voûte. On croit alors à une infiltration, et on ajoute une étanchéité qui aggrave tout. La distinction se fait simplement : une condensation mouille les surfaces les plus froides, uniformément, en période chaude ; une infiltration suit un cheminement, apparaît après la pluie ou en saison humide, et laisse des auréoles orientées.

Que faire selon ce que la lecture donne

Si tout indique un désordre ancien et que les mesures ne bougent pas sur une année, la conduite est frugale : supprimer les arrivées d'eau, maintenir la ventilation, ne pas creuser le sol, ne pas surcharger le dessus, et reprendre au besoin les joints à la chaux, en mortier plus faible que la pierre. Un rejointoiement soigné rend à la voûte le calage que le lessivage lui a pris, sans rien lui imposer de neuf.

Si les mesures dérivent, ou si l'on trouve des voussoirs déplacés, des débris frais renouvelés, un piédroit qui prend du dévers, la démarche change d'ordre. On sécurise d'abord — un étaiement provisoire, posé sur des appuis sains et non sur un sol qui vient d'être creusé, suffit souvent à figer la situation. On cherche ensuite la cause, on la traite, et on ne répare la maçonnerie qu'après. Réparer avant d'avoir arrêté le mouvement, c'est payer deux fois.

Les reprises possibles vont du plus léger au plus lourd : rejointoiement profond à la chaux, remplacement de voussoirs altérés un à un avec calage, mise en place d'un tirant ou d'une clé pour reprendre la poussée horizontale — la logique exposée pour les tirants et clés d'ancrage qui retiennent un mur qui s'écarte s'applique directement à un berceau —, épaississement ou contrebutement d'un piédroit, reprise en sous-œuvre d'un appui, reconstruction partielle sur cintre. Le choix ne se fait pas sur catalogue : il dépend de la cause et de la géométrie relevée.

Qui consulter, et ce qu'on lui demande

Pour une voûte, on ne demande pas d'abord un devis, on demande un diagnostic. L'interlocuteur adapté est un homme de l'art habitué au bâti ancien maçonné : bureau d'études structure, architecte ou maçon spécialisé, selon l'ampleur. Ce qui distingue un bon avis d'un mauvais tient en trois points. Le premier : il relève la géométrie réelle — portée, hauteur sous clé, épaisseur si elle est mesurable, aplomb des piédroits — au lieu de commenter des photos. Le deuxième : il formule une hypothèse de cause, et dit comment la vérifier. Le troisième : il propose de traiter la cause avant la conséquence.

Un avis qui commence par un procédé, avant même d'avoir nommé une cause, est un avis à faire confirmer. C'est particulièrement vrai des offres qui associent, sur une cave, un traitement d'humidité, une injection et un enduit couvrant : on y répare le symptôme visible et on enferme le reste.

Ce que coûte une reprise, et comment le chiffre se construit

Il n'existe pas de prix de référence pour une voûte de cave, et un montant annoncé sans visite ne veut rien dire. Deux caves de portée identique peuvent différer du tout au tout selon l'accès, la hauteur libre et la présence d'eau. En revanche, la structure du prix, elle, est toujours la même, et savoir la lire permet de comparer deux devis sans se référer à un barème.

Les postes qui composent un chiffre de reprise de voûte :

• L'étude préalable : relevé, surveillance instrumentée, note de l'homme de l'art. C'est un poste à part entière, et son absence ne rend pas le chantier moins cher, elle en déplace le risque.
• L'accès et l'évacuation : une cave se travaille sans engin. Les matériaux descendent et les gravats remontent à la main, par un escalier souvent étroit et tournant. Ce poste, invisible sur une façade, pèse lourd ici.
• L'étaiement et le cintre : souvent le premier poste d'une reprise de voûte. Un cintre se dessine, se fabrique, se cale, reste en place pendant la prise du mortier, puis se décintre progressivement. La durée d'immobilisation compte autant que la fourniture.
• La dépose et le tri : dégarnissage des joints, dépose des voussoirs à remplacer, tri du remploi.
• Les fournitures : pierre ou brique appareillée, chaux, sable choisi, éventuels aciers de tirant, ancrages.
• La main-d'œuvre : le travail en voûte est lent, en hauteur réduite, souvent en position contrainte. Le rendement horaire n'a rien à voir avec celui d'un mur droit.
• Le traitement de la cause : reprise du réseau d'eaux pluviales, remise en état d'un drainage, reprise en sous-œuvre, réouverture des ventilations. Sans lui, le reste ne tient pas.
• La remise en état : sol, ventilation, propreté, évacuation en déchetterie professionnelle.

Ce qui fait varier le chiffre est presque toujours la même liste : la portée et la longueur du berceau, la hauteur libre, la difficulté d'accès, la nature et l'état du remblai d'extrados, la présence d'eau active, la nécessité ou non de reprendre un appui, et la part de pierre à remplacer par rapport à la part simplement rejointoyée.

Un devis exploitable doit donc faire apparaître, poste par poste : ce qui relève de l'étude, ce qui relève de l'étaiement, ce qui est au métré et ce qui est au forfait, le liant nommé, la profondeur de dégarnissage, le nombre de voussoirs prévus au remplacement et le prix unitaire au-delà, la durée d'étaiement incluse, et le traitement de la cause. Pour obtenir un chiffre réel sur votre cas, la seule méthode fiable est de faire établir plusieurs devis sur un même document écrit — le relevé et l'hypothèse de cause — afin qu'ils portent sur le même travail. Deux devis rédigés sur deux diagnostics différents ne sont pas comparables, quelle que soit la différence de montant.

Questions fréquentes

Une fissure dans la clé de ma voûte : faut-il étayer tout de suite ?

Pas systématiquement. Si les bords sont vieillis, qu'aucun débris ne tombe, qu'aucun voussoir n'a bougé et qu'un revêtement ancien enjambe le tracé sans être rompu, la conduite est de mesurer avant d'agir. En revanche, un voussoir descendu par rapport à ses voisins, des chutes de matière renouvelées après nettoyage, ou une fissure qui s'allonge d'une visite à l'autre justifient un étaiement provisoire immédiat, posé sur un appui sain, en attendant l'avis d'un homme de l'art.

Peut-on creuser le sol d'une cave voûtée pour gagner de la hauteur ?

Pas sans étude. Le sol d'une cave contribue au maintien latéral des piédroits, et la semelle de ces piédroits est souvent peu profonde et posée sur un terrain qui n'a jamais été dégagé. Décaisser revient à retirer l'appui qui reprenait la poussée de la voûte. Quand l'opération est possible, elle passe par une reprise en sous-œuvre étudiée, réalisée par plots successifs, et le décaissement ne se fait qu'après. C'est l'une des causes de désordre les plus fréquentes sur les caves anciennes.

Faut-il reboucher la fissure ?

Pas avant de savoir si elle bouge, et jamais avec un matériau plus dur que la maçonnerie. Un rebouchage rigide sur une fissure active se fend à côté du tracé et emporte de la pierre. Si l'on répare, on le fait à la chaux, en mortier plus faible que le support, après avoir dégarni et humidifié, et une fois la cause traitée. Une fissure stabilisée peut aussi rester ouverte sans dommage : elle ne présente pas d'inconvénient structurel, et elle reste lisible.

Ma cave est humide : est-ce la cause de la déformation ?

Pas directement, mais souvent en amont. L'humidité seule ne déforme pas une voûte : elle agit en ramollissant le terrain d'appui, en lessivant les joints d'extrados et en alourdissant le remblai. Avant de conclure, il faut séparer condensation et infiltration. La condensation mouille uniformément les surfaces froides en saison chaude ; l'infiltration suit un chemin, apparaît après la pluie, laisse des auréoles et souvent un dépôt salin. Le premier réflexe utile n'est pas d'étanchéifier, c'est de rétablir la ventilation et de vérifier où va l'eau de pluie autour du bâtiment.

Une voûte en brique se lit-elle comme une voûte en pierre ?

La mécanique est identique : compression, poussée horizontale, déformation par écartement des appuis. La lecture change au détail. Une voûte en brique posée en rouleau présente des joints réguliers et fins, où une fissure suit presque toujours les joints et se repère très vite ; en revanche, la brique est plus sensible aux sels et se désagrège en feuillets là où l'eau circule. Une voûte de moellons a des joints irréguliers, un tracé plus difficile à suivre, mais une tolérance plus grande aux petits déplacements. Dans les deux cas, ce sont les appuis qu'on mesure en premier.
