Harpes et chaînes d'angle : ce qui tient l'angle d'un mur ancien

Un mur ancien ne se fend presque jamais n'importe où. Il se fend aux points faibles, et le point faible le plus constant est l'angle. C'est là que deux murs se rencontrent, que deux fondations différentes travaillent, que la charpente pousse, que l'eau descend. C'est aussi là que les bâtisseurs ont concentré leur attention, parce qu'ils savaient exactement ce qui allait s'y passer.

Cet article explique comment un angle de maçonnerie ancienne est construit, ce qu'une fissure verticale à l'angle raconte, et comment on reprend une chaîne déliée sans faire ce que le premier réflexe suggère : couler du ciment dedans.

Ce que fait une chaîne d'angle

Deux murs, ou un seul

Sans chaînage, un angle est simplement deux murs posés l'un contre l'autre. Chacun descend sa charge, chacun bouge à son rythme, et rien ne les oblige à rester solidaires. Le jour où l'un tasse d'un millimètre de plus que l'autre, ils se séparent.

Chaîner un angle, c'est faire en sorte qu'aucun joint vertical ne traverse l'angle de haut en bas. On y parvient par le harpage : à chaque assise, une pierre longue engage alternativement dans l'un puis dans l'autre mur. À l'assise suivante, on inverse. Vu de face, les pierres d'angle avancent et reculent alternativement, en dents. Vu en plan, chaque assise coud les deux murs dans un sens différent.

Le résultat est une pièce continue, verticale, qui appartient aux deux murs à la fois. Elle reprend les efforts de chacun et les transmet à l'autre. C'est ce qu'on appelle une chaîne d'angle, et harpe désigne chacune de ces pierres qui dépasse en attente dans le mur voisin.

Ce que la chaîne encaisse

Elle travaille en permanence, sous trois efforts distincts.

La charge verticale. L'angle reçoit la descente de deux murs, souvent une charge concentrée de charpente, parfois une souche de cheminée. Les pierres de chaîne sont donc les plus grandes et les plus dures du mur, choisies pour cela.

La poussée horizontale. Une charpente qui pousse écarte les murs de long, et cet écartement se lit à l'angle. Le mécanisme et sa reprise sont traités dans tirants et clés d'ancrage, retenir un mur ancien qui s'écarte.

Le différentiel de fondation. Les deux murs ne reposent pas sur le même sol, ni sur la même largeur de semelle, ni sous la même charge. Ils tassent différemment. La chaîne encaisse cet écart tant qu'elle peut, puis elle cède.

Les formes qu'on rencontre

Selon les régions et les époques, l'angle se traite différemment, et il faut savoir ce qu'on a sous les yeux avant de décider quoi que ce soit.

• La chaîne en pierre de taille harpée : des blocs équarris, alternés, dans un mur de moellons ou de blocage. C'est la forme la plus lisible et la plus efficace.
• La chaîne de brique : très fréquente dans les régions où la brique est courante, souvent associée à un remplissage de silex ou de moellon. La brique est régulière, donc facile à harper, mais elle est aussi plus fragile en compression concentrée que le calcaire.

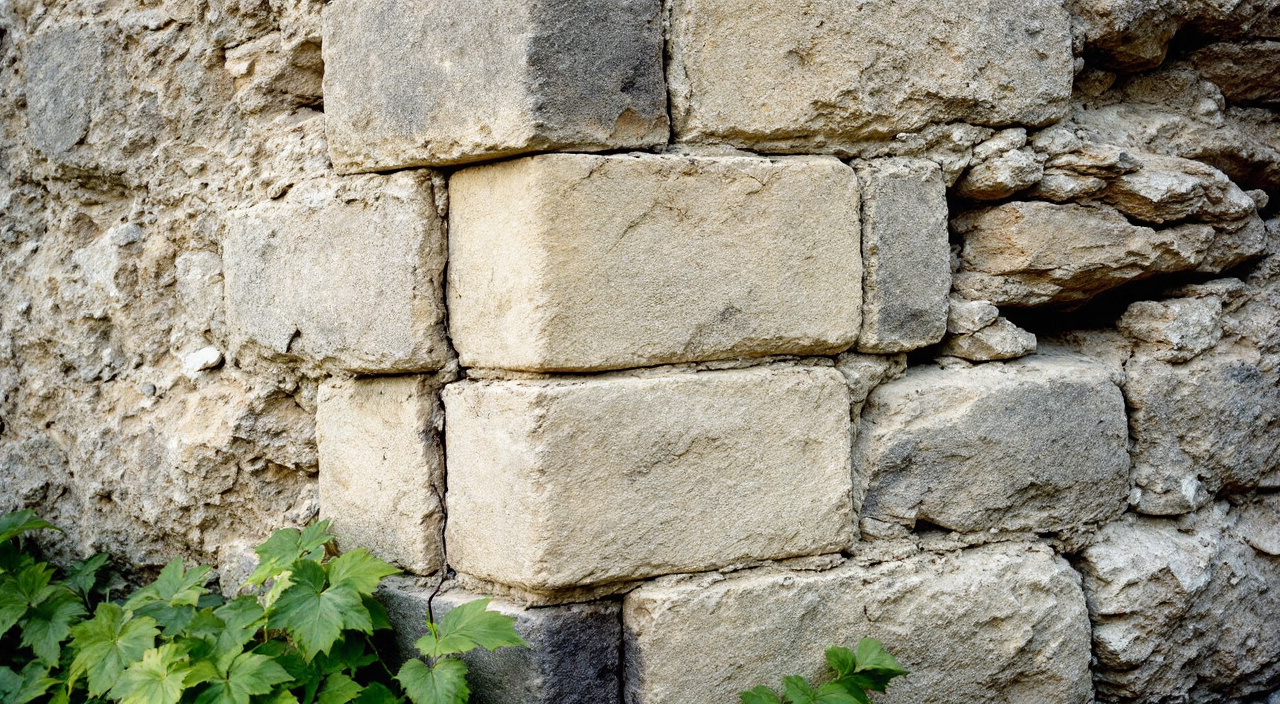

• La chaîne de calcaire dans un mur de silex : c'est la solution du Vexin et d'une grande partie de la vallée de la Seine, décrite dans chaînes de calcaire et remplissage de silex du Vexin. Le silex, qui ne se taille pas en angle, cède la place à une pierre qui se taille.
• L'angle en moellons appareillés, sans pierre de taille : possible quand le moellon local se débite en blocs assez longs. Le harpage existe quand même, plus discret.
• L'angle simplement juxtaposé, sans harpage réel : on le trouve sur des ouvrages secondaires, des extensions, des reprises tardives. C'est celui qui se fend.

Un angle sans harpage n'est pas un défaut d'entretien, c'est un défaut de construction. Il ne se soigne pas, il se refait.

Lire une fissure d'angle

La question à poser en premier

Face à une fissure à l'angle, la seule question utile est : est-ce que ça bouge encore ? Une fissure ancienne, stabilisée, refermée par la poussière et colonisée par la mousse, ne raconte pas la même histoire qu'une fissure aux lèvres vives, propres, avec de la poudre fraîche au pied du mur.

L'observation générale des tracés est développée dans lire le tracé d'une fissure avant de reboucher. Ce qui suit concerne le cas particulier de l'angle.

Les tracés et ce qu'ils désignent

La fissure verticale franche, dans le plan de l'angle. Elle sépare les deux murs. Elle désigne soit une absence de harpage, soit un harpage rompu. Elle est souvent plus ouverte en haut qu'en bas : les deux murs pivotent l'un par rapport à l'autre. Ou plus ouverte en bas : un tassement différentiel de fondation.

La fissure verticale décalée d'un pied ou deux de l'angle, dans le mur lui-même. Elle dessine la limite de la chaîne : le mur se sépare de sa chaîne, ce qui veut dire que les harpes ne mordent plus assez, ou que la maçonnerie courante a tassé alors que la chaîne, plus rigide, n'a pas suivi.

La fissure en escalier, qui descend dans les joints en suivant les assises. Elle indique un mouvement de fondation. Elle est en général moins inquiétante que la fissure franche traversante, parce qu'elle montre que la maçonnerie a su se déformer en travaillant dans ses joints — mais elle indique quand même un mouvement.

Les pierres d'angle qui se désolidarisent, tournent, saillent. C'est plus grave que la fissure : la chaîne perd son alignement, donc sa capacité à transmettre. Souvent lié à une pierre de tête cassée sous une charge concentrée, ou à un joint totalement lessivé qui a laissé le blocage intérieur se déliter. Voir .

L'angle qui part vers l'extérieur en dévers. Là on ne parle plus de fissure mais de déformation, et la lecture change complètement : voir mesurer le dévers d'un mur qui ventre avant de décider.

Chercher la cause, pas la fissure

Une fissure d'angle est un symptôme. Sept causes couvrent l'essentiel des cas, et il faut les passer en revue avant toute reprise :

• Un tassement de fondation : sol argileux qui se rétracte, fouille récente à proximité, arbre planté près du mur, fuite de canalisation enterrée.
• Une poussée de charpente, souvent aggravée par un remaniement de toiture ou l'ajout d'une couverture plus lourde.
• Une charge concentrée nouvelle : un plancher repris et appuyé sur l'angle, un linteau reporté, une souche refaite.
• L'eau. Une descente d'eau pluviale qui déverse dans l'angle depuis vingt ans lessive le mortier de la chaîne sur toute sa hauteur. C'est la cause la plus fréquente et la plus facile à corriger.
• Une ferrure scellée qui rouille et fait éclater la pierre d'angle : mécanisme décrit dans quand la rouille fait éclater une ferrure scellée dans la pierre.
• La disparition d'un appui. Un bâtiment mitoyen démoli laisse un angle qui n'en était pas un ; la situation est décrite dans un mur pignon nu après une démolition voisine.
• Une reprise ancienne au ciment, qui a rigidifié une partie de l'angle et reporté tout le mouvement sur la partie restée souple.

Surveiller avant d'agir

Sur une fissure dont on ne sait pas si elle vit, la surveillance est la première dépense utile, et elle est faible.

• Poser des témoins. Un témoin de plâtre en travers de la fissure, daté, casse si le mouvement reprend. Simple, visible, mais tout ou rien.
• Poser un fissuromètre. Une règle graduée à deux plaques qui donne le déplacement en continu et permet de tracer une courbe. Bien plus informatif.
• Photographier avec un repère d'échelle, au même endroit, à la même distance, avec la date.
• Relever sur un cycle annuel complet. Les mouvements de sol argileux sont saisonniers : une fissure qui s'ouvre l'été et se referme l'hiver désigne un retrait de sol, pas une ruine.

Un an de relevés vaut mieux que trois jours de travaux. Une fissure stable se traite comme un joint ; une fissure vivante se traite après avoir supprimé sa cause, et pas avant.

Reprendre une chaîne déliée

La faute qu'on veut éviter

Le premier réflexe, devant une fissure d'angle, est de la remplir avec quelque chose de dur : mortier de ciment, mousse, résine, agrafes métalliques scellées au ciment.

Le problème est structurel, pas esthétique. Une maçonnerie ancienne travaille en se déformant un peu, dans ses joints, sans casser ses pierres. Un point dur introduit dans cette maçonnerie ne l'empêche pas de bouger : il concentre le mouvement à ses extrémités. La fissure ne disparaît pas, elle se déplace de quelques centimètres, et elle passe désormais dans la pierre au lieu de passer dans le joint. On a transformé un désordre réparable en une pierre cassée.

Le ciment ajoute un second problème : il ne laisse plus l'eau sortir par le joint, et l'eau sort alors par la pierre, qu'elle use. Le mécanisme est développé dans pourquoi le mauvais choix entre chaux et ciment détruit un mur ancien.

Le principe de la bonne reprise

Réparer un angle délié, c'est rendre la continuité mécanique par de la maçonnerie, pas par une couture rapportée. Autrement dit : refaire du harpage.

Le geste est le remplacement sélectif de pierres, pierre par pierre, en engageant les nouvelles suffisamment dans les deux murs pour recréer l'alternance. On travaille par petites zones, jamais sur toute la hauteur en même temps, en étayant ce qui doit l'être. Chaque pierre neuve est posée sur un bain de mortier plein, calée, et le vide derrière elle est comblé — c'est ce comblement du cœur qui fait le plus défaut dans les reprises bâclées.

Les points qui décident du résultat :

• La longueur d'engagement des nouvelles pierres. Une pierre d'angle qui ne mord pas assez ne chaîne rien. Elle doit aller chercher la maçonnerie saine au-delà de la zone désorganisée.
• La dureté de la pierre neuve, comparable à celle des pierres en place. Une pierre trop dure encaisse tout et écrase ses voisines ; une pierre trop tendre s'écrase elle-même. Voir reconnaître les pierres de sa région.
• Le mortier, moins résistant que les pierres qu'il assemble, à base de chaux, choisi avec le fabricant selon la pierre et l'exposition. Aucune proportion n'est donnée ici : elle se détermine avec le fournisseur du liant, et se valide sur un essai.
• Le remplissage du cœur. Un angle ancien est souvent creux à l'intérieur. Reposer un beau parement sur un cœur vide ne répare rien.

Le cas du blocage vide

Quand la maçonnerie intérieure de l'angle est délitée, une remise en continuité du cœur peut être nécessaire. Elle se fait par injection d'un coulis, à base de chaux, à faible pression, en respectant des règles précises de fluidité, de progression du bas vers le haut et de contrôle des fuites.

C'est un travail d'entreprise spécialisée, et les paramètres du coulis relèvent du fabricant et du bureau d'études. Un coulis trop fluide ressort partout et ne remplit rien ; trop chargé, il bouche l'entrée et laisse le vide derrière. Une injection à pression mal maîtrisée écarte le parement au lieu de le consolider. Ne l'improvisez pas.

Quand la reprise ne suffit pas

Si l'angle est descellé sur toute sa hauteur, si les pierres ont tourné, si le dévers est important, la reprise ponctuelle n'a plus de sens : il faut déposer et remonter la chaîne, en repérant, triant et reposant les pierres. La méthode générale est celle décrite dans remonter un mur ancien effondré : relever, trier, reposer, appliquée à une zone verticale étroite, avec un étaiement sérieux du reste du mur.

Et les agrafes ?

Les coutures métalliques existent, et elles ont leur place. Elles ne sont pas interdites par principe. Trois conditions les rendent acceptables :

• elles ne servent qu'à empêcher une réouverture, une fois le mouvement arrêté à sa source, jamais à retenir un mur qui bouge encore ;
• le métal ne rouille pas : un acier ordinaire scellé dans un mur humide gonfle en rouillant et fait éclater la pierre, comme n'importe quelle ferrure ancienne ;
• le scellement reste moins dur que la pierre, et la couture reste démontable dans son principe.

Une couture posée en remplacement d'un diagnostic est une décoration coûteuse. Une couture posée après avoir supprimé la cause et refait le harpage est un complément raisonnable.

L'ordre d'intervention

Sur un angle fissuré, dans cet ordre et pas un autre :

• 1. Détourner l'eau. Descente pluviale, débord de toiture, arase, sol en pied de mur. Souvent, c'est tout le traitement.
• 2. Chercher la cause structurelle. Fondation, charpente, charge nouvelle, démolition voisine.
• 3. Surveiller, une année complète si le mouvement est douteux.
• 4. Faire venir quelqu'un si les témoins cassent, si l'ouverture progresse, si l'angle a du dévers : un maçon du bâti ancien, et un ingénieur structure si la charge est en cause. C'est une dépense justifiée.
• 5. Supprimer la cause, ce qui est souvent le gros du chantier.
• 6. Rétablir le harpage, par remplacement sélectif, avec un mortier de chaux adapté.
• 7. Rejointoyer l'ensemble de la zone dans la continuité du reste du mur.
• 8. Reposer des témoins et vérifier sur la saison suivante.

Ce qu'il faut retenir tient en une phrase : un angle ne se répare pas en le remplissant, il se répare en le recousant avec de la pierre.

Questions fréquentes

Une fissure verticale à l'angle de ma maison est-elle grave ?

Cela dépend de trois choses seulement : est-elle active, de combien s'ouvre-t-elle, et le mur a-t-il pris du dévers. Une fissure ancienne, stable, sans déformation du plan du mur, est un désordre à surveiller et à rejointoyer. Une fissure qui s'ouvre de façon mesurable en quelques mois, ou qui s'accompagne d'un mur qui sort de son aplomb, demande un avis professionnel sans attendre. La mesure vaut mille impressions : posez un fissuromètre et relevez.

Puis-je simplement reboucher la fissure au mortier de chaux ?

Si et seulement si le mouvement est arrêté et sa cause supprimée. Un rebouchage sur une fissure vivante rouvrira, ce qui n'est pas grave en soi mais ne répare rien et masque l'information. Si le harpage est rompu, le rebouchage ne rétablit aucune continuité mécanique : il ferme visuellement une séparation qui reste réelle. Le mortier ne remplace pas la pierre.

Comment savoir si mon angle est harpé sans le démonter ?

Regardez le parement en lumière rasante, tôt le matin ou en fin de journée. Un angle harpé montre une alternance de pierres qui engagent tantôt dans une face, tantôt dans l'autre, et aucun joint vertical continu sur plus de deux ou trois assises. Un angle non harpé montre un joint vertical qui file, parfois masqué par un enduit. Si un enduit couvre tout, un sondage très localisé, à un endroit discret, renseigne mieux que toutes les hypothèses.

Faut-il reprendre l'angle sur toute sa hauteur d'un coup ?

Non, et c'est même dangereux. On travaille par petites zones successives, en étayant, en laissant le mortier faire sa prise avant de passer à la suivante. Ouvrir une chaîne d'angle sur toute sa hauteur revient à retirer l'élément qui tient les deux murs ensemble. Le phasage se décide avec le maçon, en fonction des charges réellement portées par l'angle.

Le ciment prompt est-il acceptable pour caler une pierre d'angle ?

Il a des usages légitimes sur le bâti ancien, notamment pour bloquer rapidement un calage, et il est plus compatible que le ciment courant — c'est le sujet de le ciment prompt naturel, le seul ciment qu'un mur ancien tolère. Mais un calage n'est pas un joint : il doit rester ponctuel, noyé, et ne jamais constituer la liaison principale entre les pierres. Le corps du mortier de reprise reste à la chaux.

Mon voisin a démoli sa maison mitoyenne, mon angle s'est fissuré. Que faire en premier ?

Documenter, avant tout. Photos datées, relevé des fissures, témoins posés, constat si nécessaire. Ensuite, protéger le mur devenu extérieur : il n'a jamais été conçu pour recevoir la pluie et le gel, et sa dégradation sera rapide. La situation, ses réflexes et ses erreurs sont détaillés dans un mur pignon nu après une démolition voisine. Les aspects de responsabilité entre voisins se règlent avec un professionnel du droit ; ne vous fiez pas à ce qu'on vous dira sur le chantier.
