Monter un échafaudage sur un bâti ancien : appuis, ancrages et charges

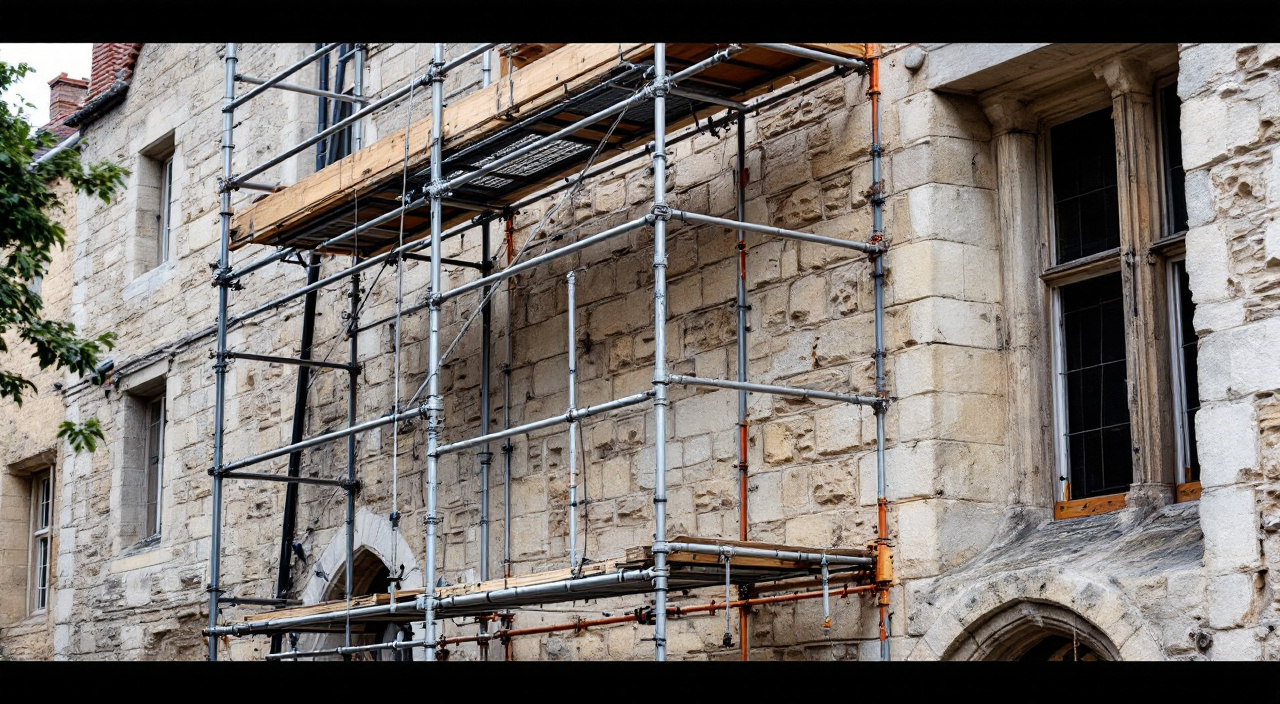

Sur un bâti ancien, un échafaudage se monte en partant du sol, pas du mur. La règle tient en une phrase : on privilégie une structure qui se tient toute seule, on ne perce le mur que là où la maçonnerie est saine et homogène, et chaque point d'ancrage est reporté sur un relevé avant la première cheville. Un mur hourdé à la chaux, un remplissage de torchis ou un pan de bois ne reprennent pas les efforts qu'une cheville chimique arrache sans broncher d'un voile béton.

La question qui amène ici est presque toujours la même : *peut-on ancrer un échafaudage dans un mur en pierre ancien ?* Oui, mais pas partout, et jamais dans le remplissage. On ancre dans les parties structurelles — chaînes d'angle, harpes, jambages, tableaux de baie, pierres de taille bien assises — et on refuse tout point situé dans un blocage, un moellon isolé, un joint dégradé, un enduit ou un remplissage entre bois. Quand ces zones saines manquent, on change de solution : échafaudage autostable élargi, lestage, contreventement au sol, étrésillonnement entre deux murs. La suite détaille comment on décide, et ce qu'on répare après dépose.

Pourquoi un mur ancien ne réagit pas comme une façade neuve

Une façade contemporaine offre un support continu et prévisible : béton, blocs pleins hourdés au mortier de ciment, doublage connu. La cheville y travaille dans un matériau dont on connaît la résistance, et la charge se diffuse dans une masse homogène.

Un mur ancien, lui, n'a presque jamais cette homogénéité. Il est souvent composé de deux parements de pierre et d'un cœur de blocage — moellons irréguliers, éclats, mortier maigre. Le parement extérieur peut n'être qu'une peau de quelques dizaines de centimètres, faiblement liaisonnée au reste. Une cheville plantée là ne tient pas dans un massif : elle tient dans une écaille.

Le liant change tout aussi. Un mortier de chaux aérienne, un mortier de terre ou un mortier maigre au sable local n'ont pas la cohésion d'un ciment. Ils travaillent en compression, très peu en traction, et pas du tout en arrachement localisé. Le point d'ancrage d'un échafaudage, lui, sollicite précisément la traction et le cisaillement.

Ce que l'ancrage demande vraiment au mur

Un ancrage d'échafaudage n'a pas pour rôle de porter le poids de la structure — ce poids descend dans les pieds. Son rôle est de s'opposer au basculement et au flambement, sous l'effet du vent, du déplacement des hommes et des matériaux, et de la poussée exercée par les bâches ou les filets. Il travaille donc en traction quand le vent plaque l'échafaudage contre le mur, puis en arrachement quand la dépression le tire vers l'extérieur.

C'est cette alternance qui tue les supports fragiles. Un joint de chaux fatigué encaisse la première sollicitation puis se fissure. À la vingtième rafale, la cheville a un jeu, et le jeu s'amplifie. Un ancrage n'est jamais bon « en moyenne » : il est bon ou il est en train de se desceller.

Le cas particulier des pans de bois

Sur une maison à colombage, aucun remplissage n'est un support d'ancrage. Ni le torchis, ni la brique posée en hourdis, ni un enduit de chaux sur lattis. Le remplissage a une fonction de clos et de protection, pas de reprise d'effort ; c'est exactement ce que rappelle la logique décrite dans ce que le remplissage doit faire, et ce qu'il ne doit jamais faire.

Les bois eux-mêmes ne sont pas non plus une réponse automatique. Un poteau sain de forte section peut recevoir une fixation traversante correctement répartie, mais un bois attaqué en surface, une sablière fendue ou une pièce déjà greffée n'offrent aucune garantie. Sur ces façades, l'échafaudage autostable est presque toujours la solution retenue, avec un contreventement au sol dimensionné en conséquence.

Le sol qui reçoit les pieds : le poste qu'on néglige

Avant de penser au mur, on regarde le sol. Toute la charge de l'échafaudage — structure, planchers, hommes, matériaux, protections — descend sur quelques semelles de quelques dizaines de centimètres carrés. Sur un terrain de bourg ancien, ce sol est rarement une dalle.

Trois familles de problèmes reviennent.

• Le sol meuble : jardin, terre végétale, gravier non compacté, remblai récent. La semelle poinçonne, l'échafaudage se déverse lentement, et le tassement se voit d'abord sur les niveaux hauts.
• Le sol creux : cave, souterrain, ancien puits comblé, fosse maçonnée oubliée sous une cour. Une voûte de cave n'a pas été calculée pour une charge ponctuelle appliquée n'importe où sur son extrados.
• Le sol sensible à l'eau : terre argileuse qui gonfle et se rétracte, pied de mur mal drainé, écoulement de gouttière non canalisé pendant le chantier.

Répartir avant de charger

La réponse technique tient en un mot : répartition. On interpose des madriers ou des platines sous les semelles pour élargir la surface d'appui, on cale sur des éléments rigides et non sur des cales bricolées qui se compriment, et on met les pieds à niveau au vérin plutôt qu'en empilant des matériaux hétéroclites.

Quand une cave ou une voûte se trouve sous l'emprise, la question change de nature : ce n'est plus du calage, c'est de la reprise de charge. Soit on étaie la voûte par en dessous, soit on déporte les appuis hors de l'emprise creuse. Une déformation de voûte se lit avant le chantier, et l'état d'une cave voûtée mérite d'être examiné avant d'y poser une seule semelle.

Le pied de mur et les remontées d'eau

Un échafaudage modifie l'hydraulique locale d'un pied de mur pendant plusieurs semaines : circulation piétinée, terre compactée, bâche qui rabat l'eau au même endroit, gouttière déposée pour les travaux. Sur un mur ancien déjà sensible au bas, ces semaines suffisent à réactiver un désordre.

On prévoit donc l'évacuation des eaux de pluie dès le montage : descente provisoire, gouttière de fortune raccordée, ou simple bâche qui rejette l'eau à distance du mur. Un pied de mur détrempé pendant le chantier finit par se lire sur l'enduit neuf.

Surface publique et emprise

Quand l'échafaudage empiète sur le trottoir ou la voirie, l'emprise relève d'une autorisation d'occupation du domaine public délivrée par la commune. Les modalités et le coût varient d'une collectivité à l'autre : cela se demande en mairie, et rien de ce qu'on lit ailleurs ne remplace cette vérification. Il en va de même pour les règles d'accès aux ruelles étroites d'un centre ancien.

Où l'on peut percer, et où l'on s'en abstient

Le repérage des points d'ancrage se fait avant le montage, à la main et à l'œil, façade dépliée sur un croquis. On note ce qui est structurel et ce qui ne l'est pas.

Les zones généralement acceptables, sous réserve d'un mur sain :

• les chaînes d'angle et les harpes en pierre de taille, décrites dans ce qui tient l'angle d'un mur ancien ;
• les jambages et tableaux de baie en pierre de taille bien assise ;
• les zones de maçonnerie régulière, à joints pleins, sans fissure ni faïençage ;
• les trumeaux larges, loin des angles de baie ;
• les trous de boulin existants, qui sont d'anciens logements d'échafaudage et se prêtent parfois à une reprise de principe.

Les zones à écarter :

• le remplissage d'un pan de bois, sous toutes ses formes ;
• le blocage entre deux parements, quand la pierre extérieure sonne creux ;
• les modénatures : bandeaux, corniches, larmiers, appuis. Ces pièces sont saillantes, peu épaisses et souvent scellées par simple recouvrement ;
• les linteaux et les arcs de décharge, dont la stabilité repose sur un équilibre de poussées ;
• les zones fissurées, celles qui présentent un dévers, celles où le mortier se creuse au doigt ;
• l'enduit seul : un ancrage qui ne va pas chercher la maçonnerie derrière n'ancre rien.

Le sondage préalable, geste minimal

Un ancrage se décide après trois vérifications simples. On frappe le parement au maillet caoutchouc : un son plein indique une masse continue, un son creux annonce un décollement. On sonde le joint à la pointe : s'il s'effrite sur plusieurs centimètres, la zone est disqualifiée. On perce enfin un trou d'essai et on observe les débris : une poudre grasse et fine trahit un mortier de terre ou une chaux très maigre, des éclats francs indiquent une pierre saine.

Le test d'arrachement fait le reste. Sur un mur ancien, il n'est pas facultatif : c'est le seul moyen de savoir ce que le support rend réellement, point par point. Un point qui ne tient pas est remplacé, pas renforcé au hasard.

Chevilles, scellements et diamètres

Le principe est celui de tout scellement dans une maçonnerie ancienne : on ne compte pas sur l'expansion, on compte sur l'adhérence et sur la longueur. Une cheville à expansion travaille en écartant les parois du trou, donc en fendant un matériau tendre ; c'est le meilleur moyen d'éclater un moellon calcaire ou de faire sauter un joint. Le scellement chimique avec tamis, qui remplit les vides sans mettre la pierre en tension, est mieux adapté. La logique complète est développée dans les scellements pour fixer une charge lourde dans un mur en pierre ancien.

Deux règles pratiques valent partout. D'abord, on perce dans le joint plutôt que dans la pierre quand le joint est sain et profond : la réparation après dépose y est bien plus discrète, et on ne blesse pas un moellon. Ensuite, on préfère un plus grand nombre d'ancrages moyennement chargés à quelques points fortement sollicités : la répartition protège le mur autant qu'elle sécurise la structure.

Le forage lui-même

Le mode de perçage compte. Un perforateur en mode percussion sur une pierre tendre ou un mur peu cohésif désorganise le support bien au-delà du trou. On perce en rotation seule, ou en percussion très modérée, avec un foret adapté et sans forcer. On souffle le trou avant scellement : une poussière de chaux non évacuée divise l'adhérence.

Un mur qui ventre pose une question préalable : ancrer sur un parement déjà désolidarisé revient à tirer sur ce qui part. La mesure du dévers, au fil à plomb ou à la règle se fait avant tout montage.

Les alternatives quand le mur ne peut rien recevoir

Certaines façades ne fournissent aucun point d'ancrage fiable : pan de bois intégral, mur en terre, maçonnerie très dégradée, parement décollé, façade juste avant reprise complète. Il faut alors reporter les efforts ailleurs.

L'échafaudage autostable

Le principe consiste à donner à la structure une base assez large et assez lestée pour qu'elle se tienne sans le mur. Cela passe par l'élargissement de l'emprise au sol, l'ajout de travées en retour, des stabilisateurs ou des poutres de base, et un lestage calculé. Le prix à payer est l'encombrement : sur un trottoir étroit ou dans une cour fermée, la place manque souvent.

L'autostable a un avantage propre au bâti ancien : il laisse la façade entièrement libre. Aucun trou, aucune reprise après dépose, aucun risque d'affaiblir un parement fragile pendant les travaux.

L'étrésillonnement

Dans une ruelle étroite, entre deux murs qui se font face, on peut prendre appui d'un mur à l'autre par des éléments travaillant en compression. La compression est justement ce qu'une maçonnerie ancienne encaisse le mieux. La condition est double : les deux murs doivent être capables de recevoir cette poussée, et l'appui doit être réparti sur une platine, jamais ponctuel sur un moellon isolé.

Ancrer ailleurs que dans la façade

D'autres reports existent. On peut passer une fixation traversante par une baie, en appui réparti sur les deux tableaux ou sur un dormant renforcé, plutôt que d'ancrer en plein mur. On peut prendre appui sur une souche de cheminée saine, sur un mur de refend accessible, ou sur un mur de clôture solide. Chaque solution demande le même examen préalable : que porte réellement l'élément choisi, et dans quel état est-il.

Réduire ce qui tire sur les ancrages

Enfin, on peut agir sur la demande plutôt que sur l'offre. Les filets et surtout les bâches augmentent considérablement la prise au vent : bâcher une façade transforme l'échafaudage en voile. Sur un mur ancien qui ne fournit que peu d'ancrages, un filet à mailles ouvertes plutôt qu'une bâche pleine change l'ordre de grandeur des efforts à reprendre. On limite aussi le stockage de matériaux en hauteur, qui charge les planchers et déplace le centre de gravité.

Les charges pendant le chantier, au-delà du montage

Un échafaudage n'est pas une charge fixe. Il évolue avec le chantier, et c'est souvent en cours de travaux qu'on dépasse ce qui avait été prévu.

Les sources de dérive sont connues : palettes de sacs de chaux montées d'un coup sur un plancher, sable stocké en hauteur, gravats accumulés au lieu d'être descendus, bâche posée après coup sans revoir les ancrages, ajout d'une travée ou d'une console non prévue.

Ce qui doit rester constant

Trois points sont vérifiés régulièrement pendant toute la durée du chantier : le niveau et l'assise des pieds, l'état visible des ancrages, et le respect de la charge admissible par plancher. Après un coup de vent, après une pluie prolongée qui a détrempé le sol, après toute modification de la structure, on recontrôle.

Un ancrage qui a bougé se voit : auréole de poussière autour de la platine, joint ouvert, cheville qui tourne à la main, éclat de pierre en pied de trou. Ce sont des signaux, pas des détails.

Le décalage entre échafaudage et travaux

Sur un mur ancien, l'échafaudage reste souvent en place plus longtemps que sur une façade neuve, parce que la chaux impose son propre calendrier : temps de carbonatation, cure, reprise entre passes, arrêt en cas de gel ou de forte chaleur. Ce temps supplémentaire est une donnée du projet, pas un aléa. Il faut l'anticiper au planning et à la location, sous peine de voir les travaux bâclés pour libérer la structure.

Ce que le devis doit dire de l'échafaudage

Aucun montant ne peut être avancé ici : le prix d'un échafaudage dépend de la surface développée, de la hauteur, de la difficulté d'accès, de la durée d'immobilisation, des protections et de l'emprise sur le domaine public. Ce qui compte, c'est que le devis nomme ces postes séparément — montage, location par période, démontage, protections, occupation du domaine public — au lieu d'une ligne forfaitaire indistincte.

Sur un bâti ancien, deux mentions supplémentaires font la différence : le mode d'ancrage retenu ou l'absence d'ancrage, et la reprise des points d'ancrage après dépose. Un devis muet sur ces deux points laisse au propriétaire une façade percée et non refermée. La même logique de lecture s'applique à l'ensemble d'un chiffrage de restauration, comme le détaille un devis de chaux et les mentions qui prouvent que le mur ancien est compris.

Pour obtenir un chiffre réel, la seule voie est de faire venir plusieurs entreprises sur place, avec la même définition d'emprise et de durée, et de comparer poste à poste plutôt que total à total.

Les points singuliers d'une façade ancienne

Certaines parties d'une façade ancienne demandent un traitement à part, parce qu'elles sortent du plan du mur ou parce qu'elles portent autre chose que leur propre poids.

Les débords de toiture

Une longère, une grange, une maison de bourg couverte en tuile ou en ardoise présente souvent un débord marqué, parfois soutenu par des chevrons apparents. L'échafaudage doit monter au-delà de ce débord pour permettre de travailler l'arase, le solin et la rive, ce qui impose une console de déport en tête. Ce déport crée un porte-à-faux, donc un effort de basculement supplémentaire, et c'est précisément là que les ancrages hauts sont les plus sollicités. On ne prend jamais appui sur la couverture elle-même ni sur une gouttière.

Les modénatures et les encorbellements

Un bandeau, un larmier, une corniche moulurée ne sont pas des supports : ce sont des pièces exposées, souvent peu ancrées dans la masse, et qu'un tube posé contre elles épaufre en quelques jours. On les protège physiquement — bavette, chanlatte de bois, mousse ferme sanglée — avant que la structure ne les approche.

L'encorbellement d'un pan de bois pose le même problème à plus grande échelle : l'étage avance, l'échafaudage doit s'écarter en pied pour rester vertical, et le vide sous la structure au niveau du rez-de-chaussée doit être comblé par des planchers pour rester utilisable.

Les baies, volets et menuiseries

Un échafaudage bloque les ouvertures pendant des semaines. On repère à l'avance les fenêtres qui doivent rester manœuvrables, les volets battants qui ne pourront plus s'ouvrir, la porte d'entrée à conserver praticable. Les menuiseries anciennes se rayent, se cognent et se tordent facilement ; elles se protègent avant montage, pas après le premier choc.

Reprendre les traces après dépose

La dépose n'est pas la fin du chantier. Un échafaudage ancré laisse des trous, parfois plusieurs dizaines, et ces trous sont autant d'entrées d'eau si on les traite mal.

Ce qu'il ne faut pas faire

On ne rebouche pas au mortier de ciment. Le bouchon dur dans un mur souple crée exactement le désordre décrit à propos du choix du liant : il ne travaille pas comme le mur, il retient l'eau derrière lui, et il finit par pousser sur la pierre en éclatant son pourtour. On ne laisse pas non plus la tige métallique en place en la coupant à ras : le fer scellé rouille, gonfle et fait éclater la pierre, mécanisme identique à celui des ferrures anciennes.

On ne rebouche pas davantage à la mousse, au mastic ou à un enduit de façade prêt à l'emploi qui ne correspond pas au reste du mur.

La bonne reprise

La séquence est simple. On retire complètement la tige ou le manchon, sur toute sa profondeur si possible. On dégarnit le trou de ses résidus, on souffle, on humidifie le support sans le détremper. On rebouche au mortier de chaux compatible avec le mur — même liant, même sable, même dosage que le reste des joints — en plusieurs passes si la profondeur l'exige, sans chercher à remplir d'un coup un trou profond.

La finition compte autant. On raccorde la surface au nu du joint ou du parement voisin, on reproduit le traitement de surface existant — joint beurré, joint brossé, enduit à pierre vue — et on laisse la reprise faire sa cure comme n'importe quel mortier de chaux. Un bouchon lissé au fer sur un mur brossé se verra dix ans.

Le cas des trous de boulin

Quand l'ancrage a été pris dans un trou de boulin existant, la question n'est pas de reboucher mais de restituer. Ces logements font partie de l'histoire du mur, et le choix entre les laisser ouverts et les fermer est un choix documenté, traité dans les trous de boulin d'un mur ancien. L'échafaudage ne doit pas trancher cette question à la place du propriétaire, ni élargir un logement ancien pour l'adapter à un tube moderne.

Les dégâts collatéraux

Au-delà des trous, on inspecte à la dépose : éclats de pierre au droit des platines, arêtes de bandeau épaufrées par un tube, enduit frotté par un plancher, ferrure de volet tordue, appui de fenêtre marqué. Ces défauts se réparent au mortier de restauration, selon la logique d'un mortier de restauration teinté et dosé pour la pierre concernée.

Le moment de cette inspection est important : elle se fait échafaudage encore monté sur les derniers niveaux si possible, ou immédiatement après dépose, en présence de l'entreprise. Une fois la structure partie, plus personne n'accède aux hauteurs, et un défaut relevé six mois plus tard n'a plus le même poids.

Questions fréquentes

Peut-on monter un échafaudage sans percer un mur ancien ?

Oui, dans la plupart des configurations. L'échafaudage autostable, avec base élargie, stabilisateurs et lestage, se passe complètement d'ancrages. L'étrésillonnement entre deux murs, ou la prise d'appui par une baie, offrent d'autres reports. La limite est l'encombrement au sol et la hauteur : plus on monte, plus la base doit être large, et une ruelle étroite ne le permet pas toujours. C'est un arbitrage entre place disponible et intégrité de la façade.

Faut-il ancrer dans la pierre ou dans le joint ?

Dans le joint, quand celui-ci est sain, profond et hourdé à un mortier cohésif. On ne blesse alors aucune pierre, et la reprise après dépose se fond dans le jointoiement général. Dans le joint dégradé, friable ou très maigre, ce n'est pas possible : il faut alors chercher une pierre de taille bien assise, ou renoncer à ce point et le reporter ailleurs.

Que faire si l'entreprise refuse d'ancrer dans ma façade ?

C'est souvent le signe d'une lecture correcte du mur, pas d'une dérobade. Un professionnel qui constate un parement décollé, un remplissage fragile ou un mortier de terre a raison de refuser. La discussion porte alors sur la solution de remplacement et sur son coût, qui est réel : un autostable demande plus de matériel, plus d'emprise et souvent plus de temps de montage. Ce surcoût s'explique et se chiffre au devis.

Un échafaudage peut-il abîmer un mur qui allait bien ?

Oui, de trois façons. Par les ancrages, quand ils sont posés dans une zone fragile ou déposés sans reprise. Par les appuis au sol, quand une semelle poinçonne un terrain meuble en pied de mur ou charge une voûte de cave. Par l'usage, enfin : chocs de tubes, frottement des planchers, stockage lourd, eau rabattue par les bâches. Un montage soigné évite les trois, mais aucun n'est théorique.

Les trous d'ancrage doivent-ils être rebouchés tout de suite ?

Oui, dans la foulée de la dépose, et par la même entreprise. Un trou laissé ouvert prend l'eau à chaque pluie battante, et l'eau s'engage dans le cœur du mur là où elle n'a aucune raison de sécher vite. Si la saison est défavorable — gel imminent, canicule — on protège provisoirement le point plutôt que de le reboucher dans de mauvaises conditions, mais on n'attend pas le printemps suivant sans rien faire.
